집에 굴러다니는 노트북을 한번 업그레이드 진행해보고자
뜯어보고 나니, 방법이 그리 어렵지 않아서
많은 분들과 정보 공유를 하고자 포스팅해봅니다.
LG 노트북(15U530-KH5DK) 은?
노트북 외형

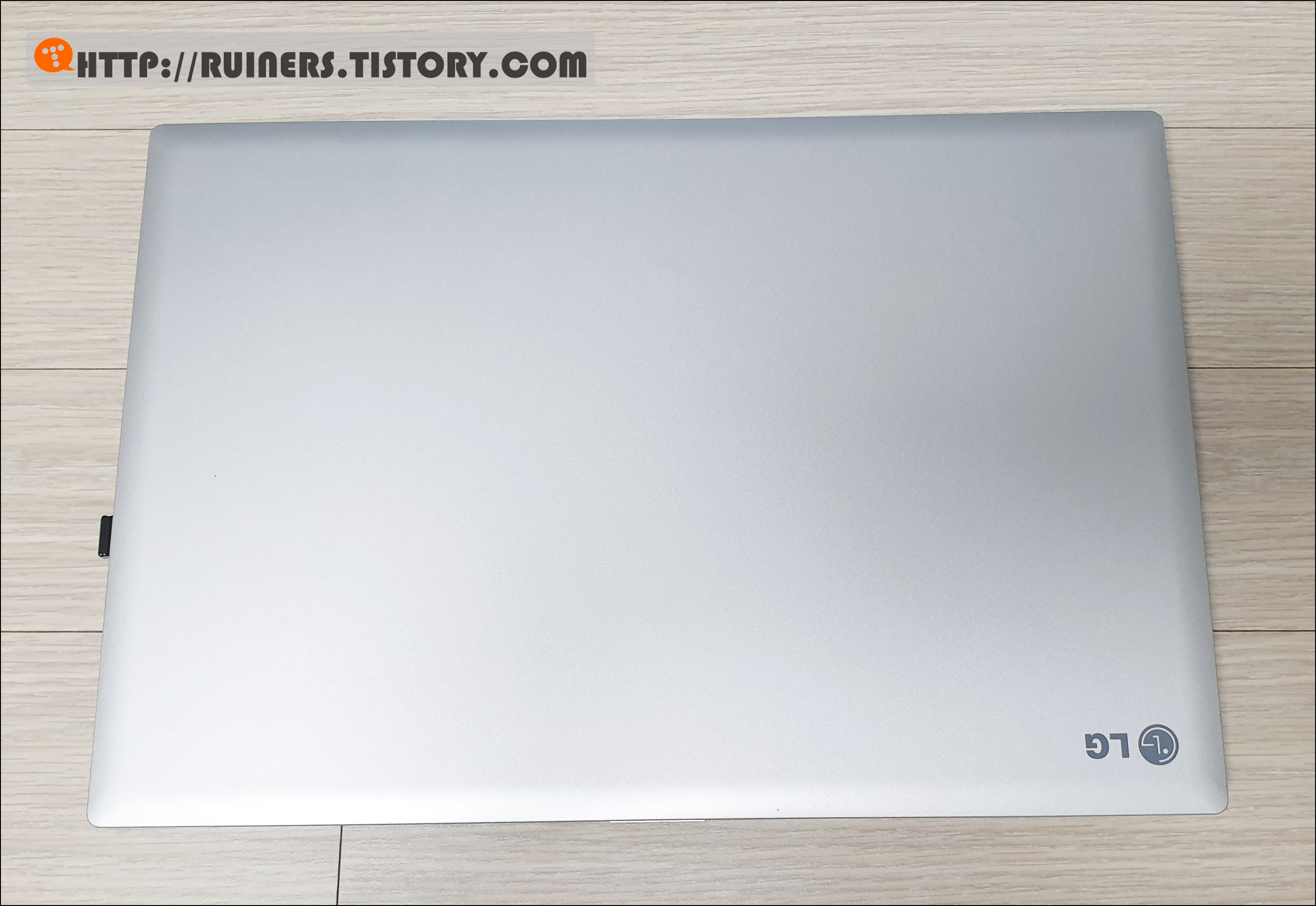

외형은 구형 노트북이라 투박합니다.
그리고 색은 은색 모델입니다.
노트북 모델명
그리고 뒷면을 보면 아래와 같이 모델명 스티커가 붙어 있습니다.
노트북 사양

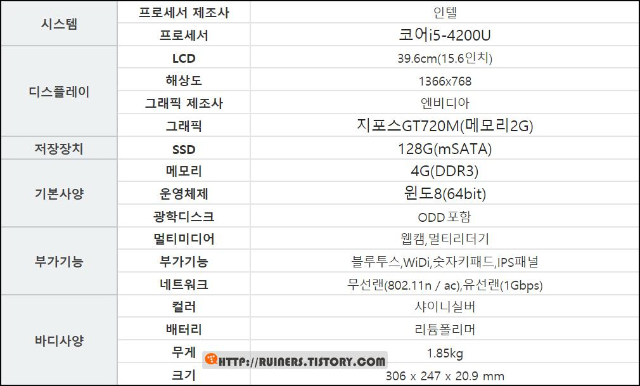

노트북에 대한 상세 사양은 아래와 같습니다.

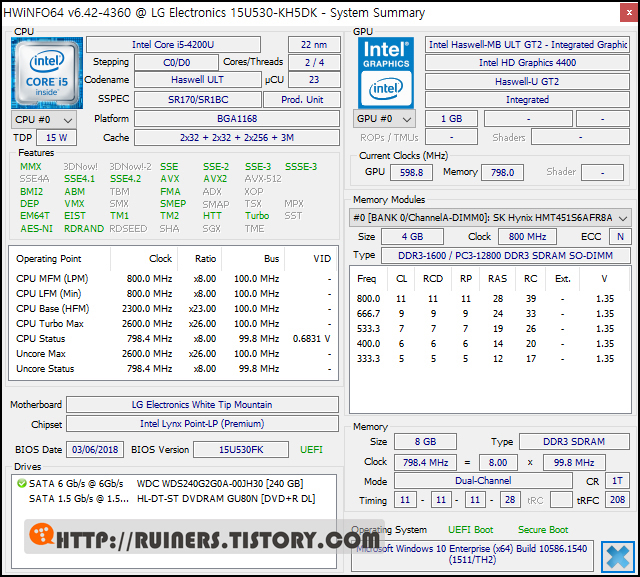

노트북 실제 사양 확인하기
만약, 본인의 노트북에 대해서 램이나 기타 사양에 대해
더 자세히 알고 싶다면 "HWinFO 프로그램" 을 사용하여 확인하시면 됩니다.
프로그램 공식 홈페이지 링크를 남겨둡니다.
▼▼▼▼▼▼ 클 릭 ▼▼▼▼▼▼

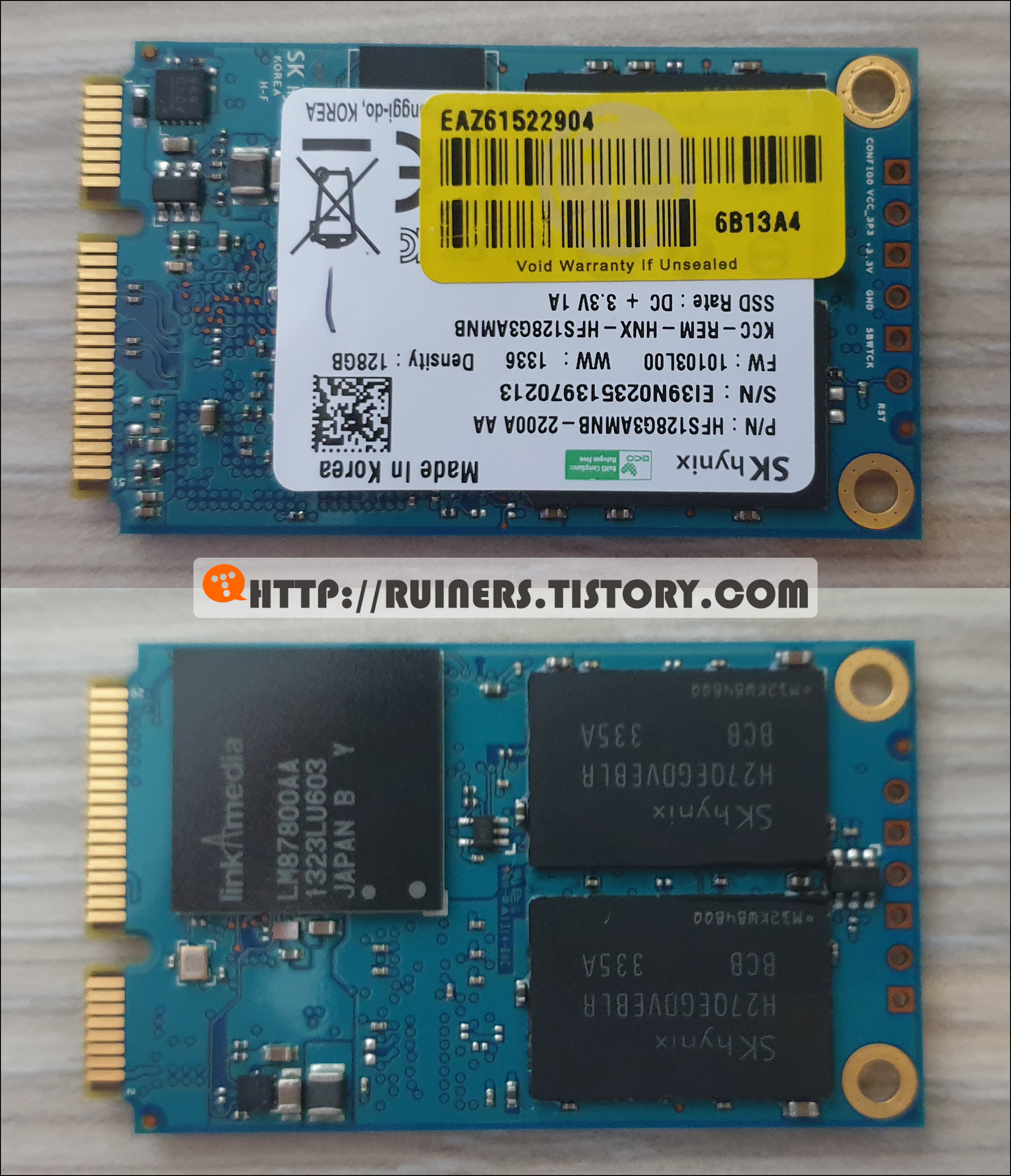

노트북에 장착되어 있는 mSATA SSD
SK 하이닉스 제품으로
장기간 사용하니 성능저하로,,,아무리 포멧해도 속도 개선이 되지 않는
가장 큰 영향 중에 하나라고 생각되는 부품이었습니다.

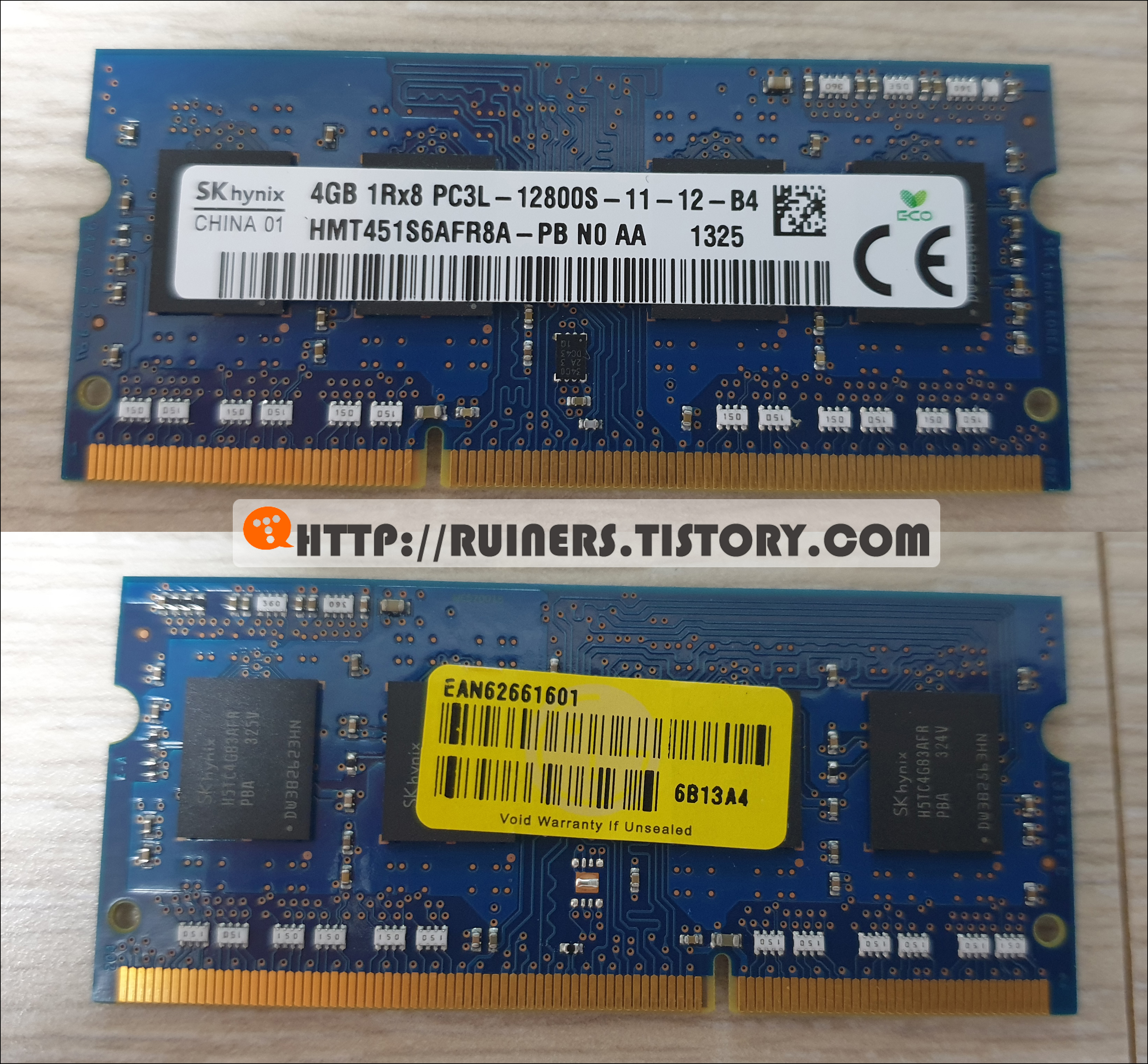

노트북에 장착되어 있는 RAM
역시, SK 하이닉스 제품으로
PC3L 12800S 4GB 저전력 제품이 장착되어 있었습니다.
본격~! 15U530-KH5DK 노트북 분해하기

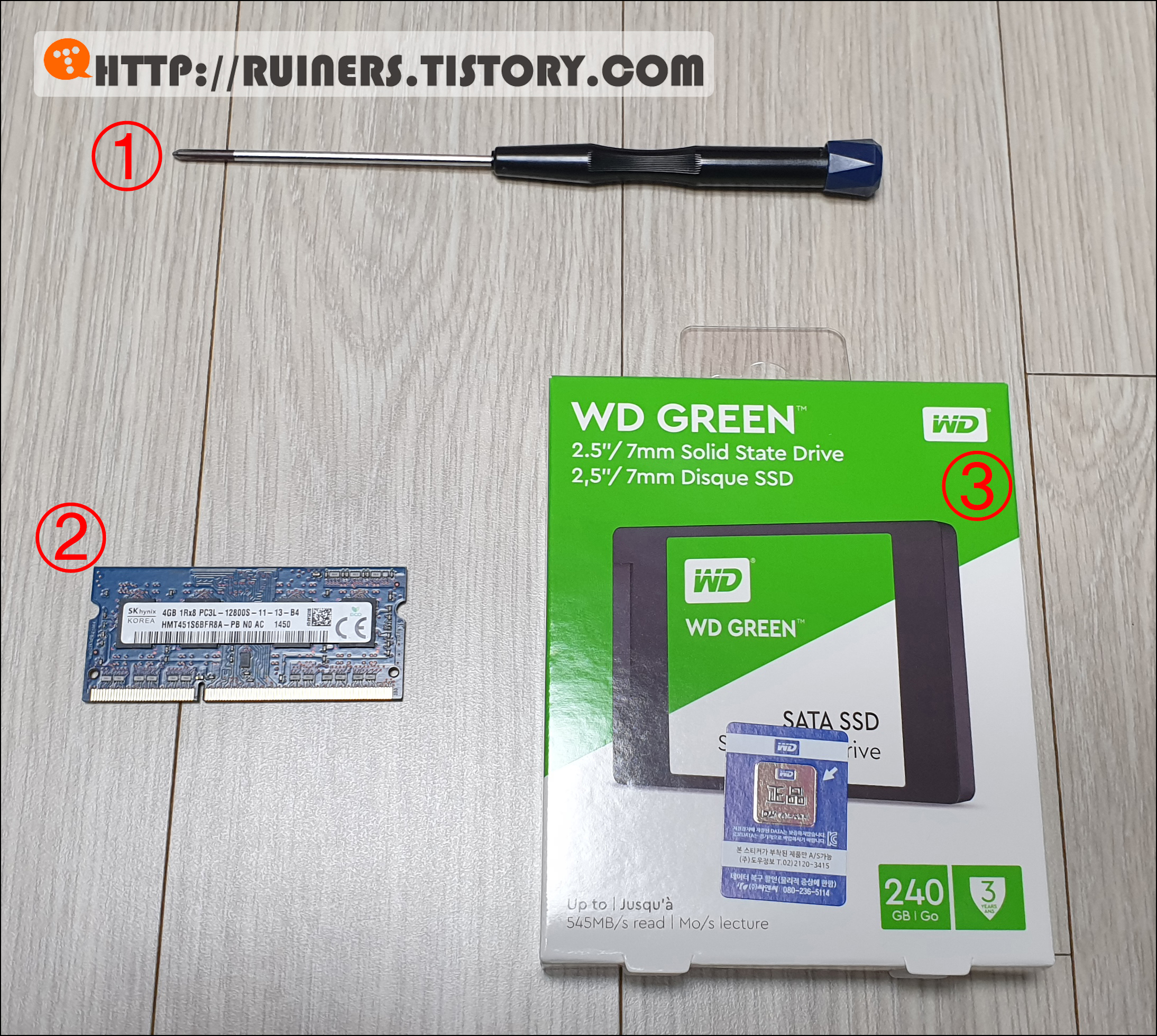

분해 전 준비물
① 드라이버 [저는 베셀 정밀 드라이버(-) 9900 (2.5x75mm) 사용함]
② 추가 장착할 RAM [동일 제품 중고로 구매]
③ SSD 구매 [저렴한 WD 240GB 구매]
그리고 중요한 부품인

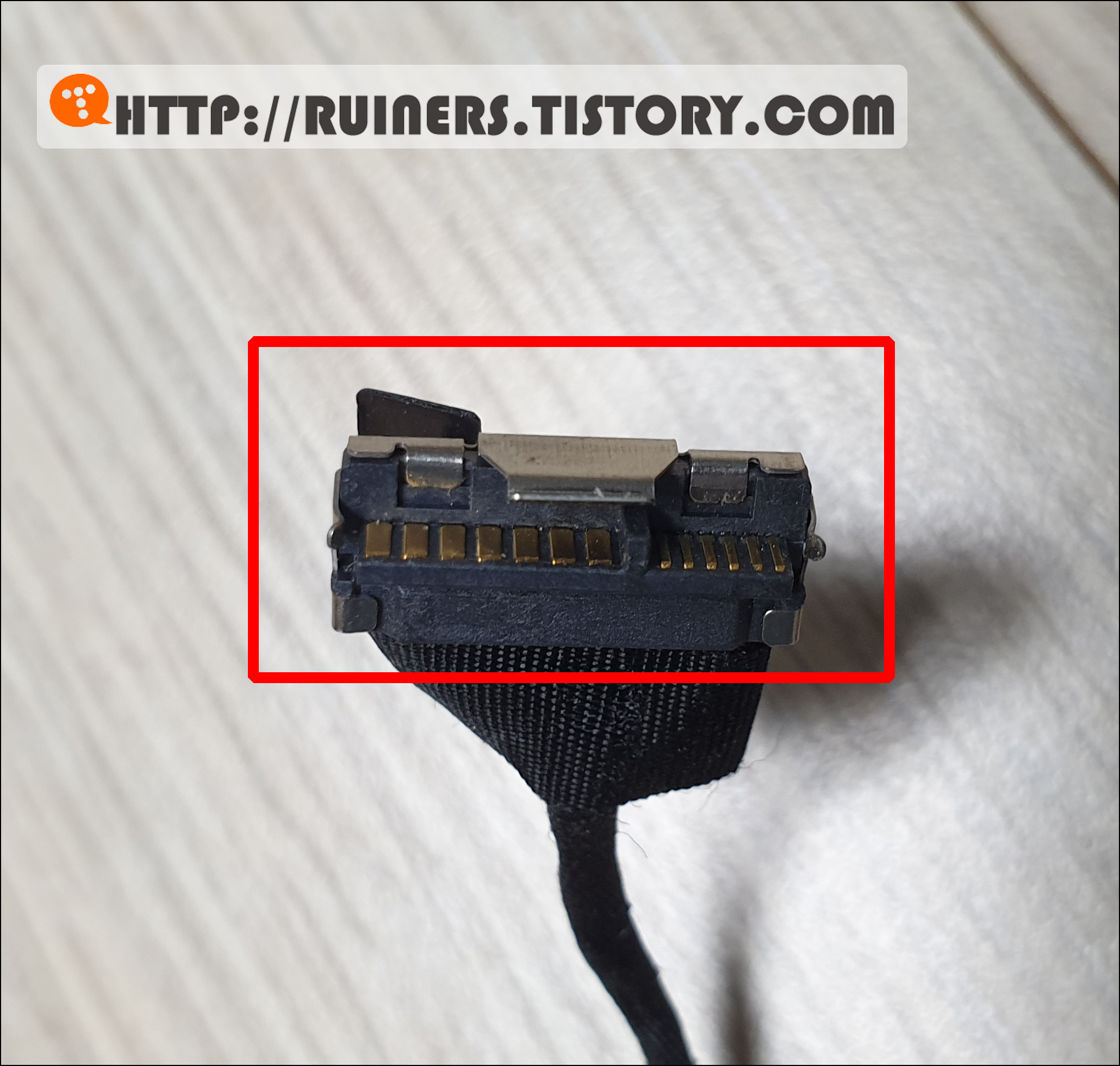

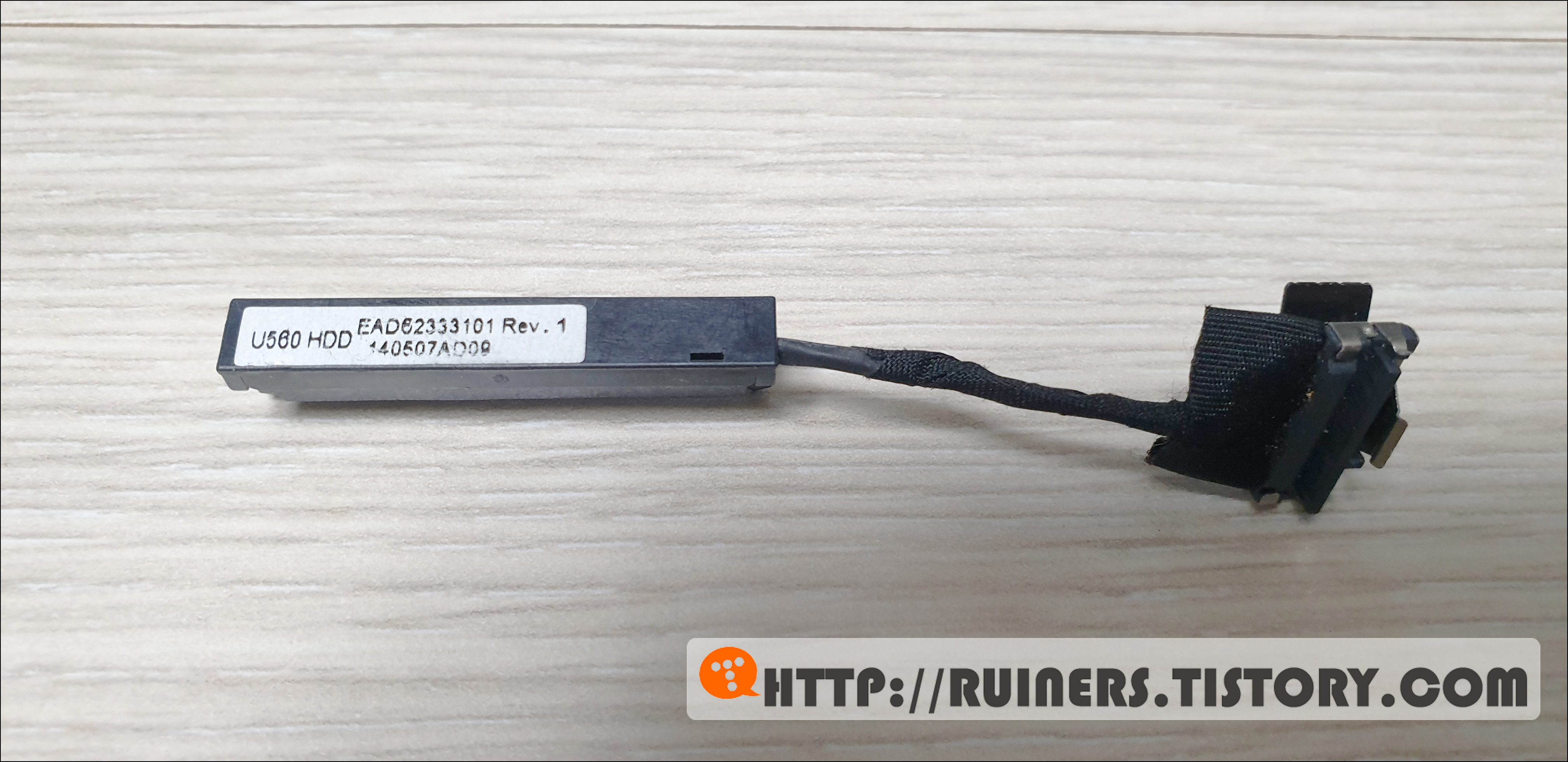

Coaxial SATA HDD Cable (동축 사타 하드 케이블) 이 필요합니다.
LG 서비스 센터에서도 구입 가능한데,
품절이 났다고 하는 경우가 많다고 하여,
저는 알리익스프레스에서 해외구매로 6달러 정도로 구매했습니다.

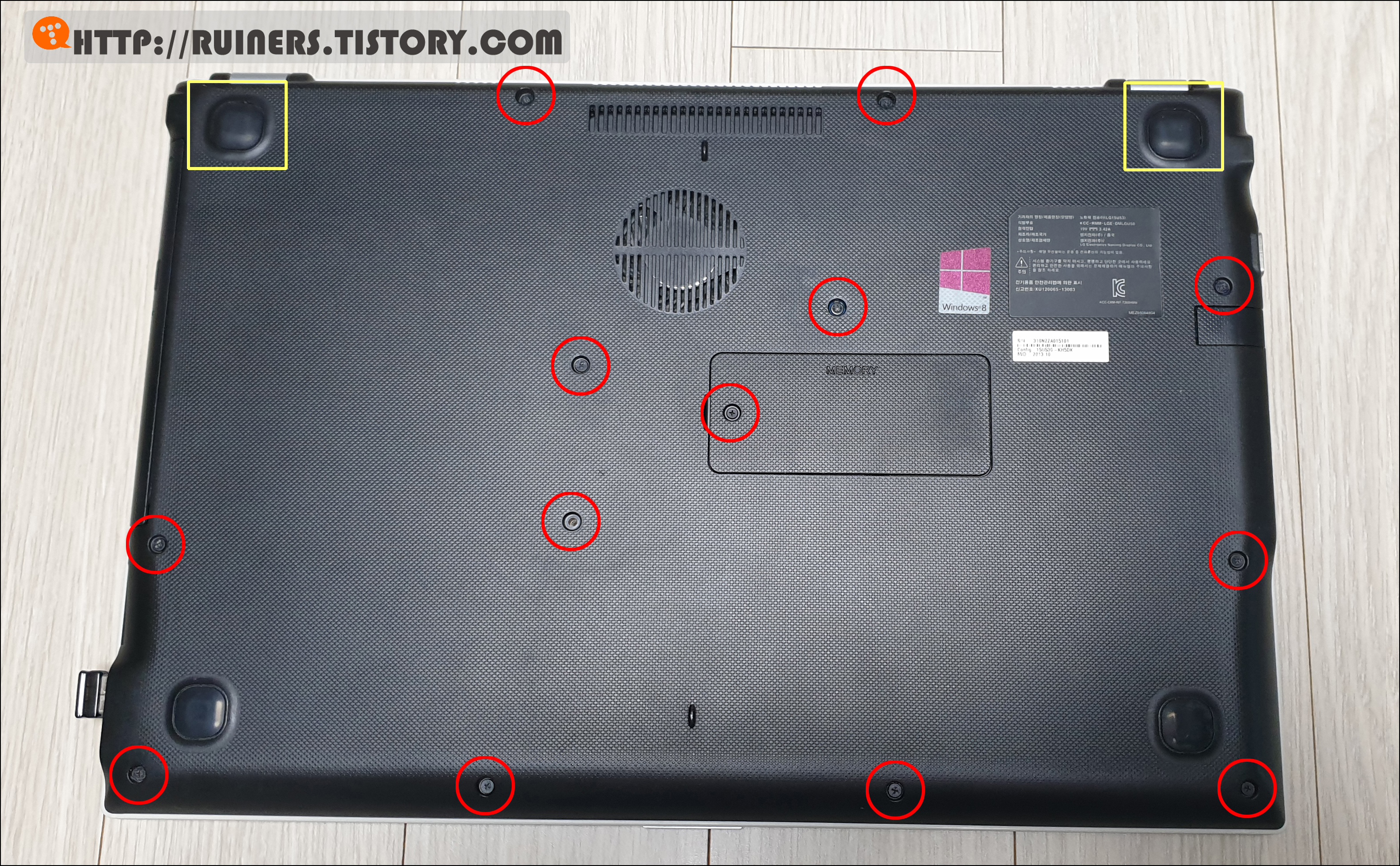

볼트 분리하기
볼트의 총 개수는 14개 + 1개
위처럼 1개를 별도로 한 것은

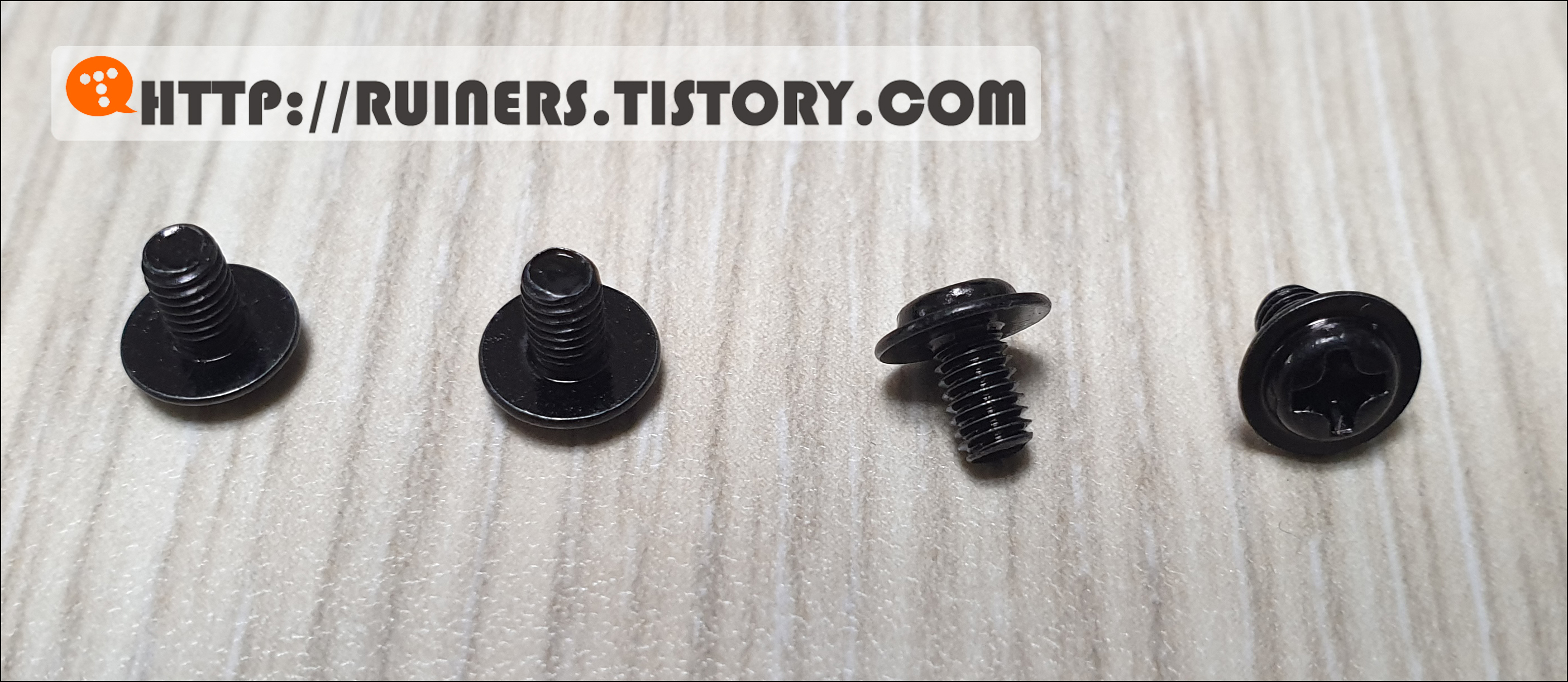

RAM 커버의 볼트는 모양이 다르기 때문입니다.

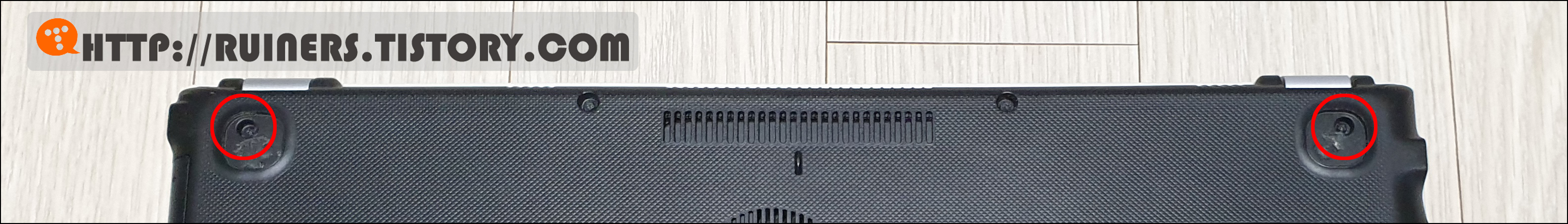

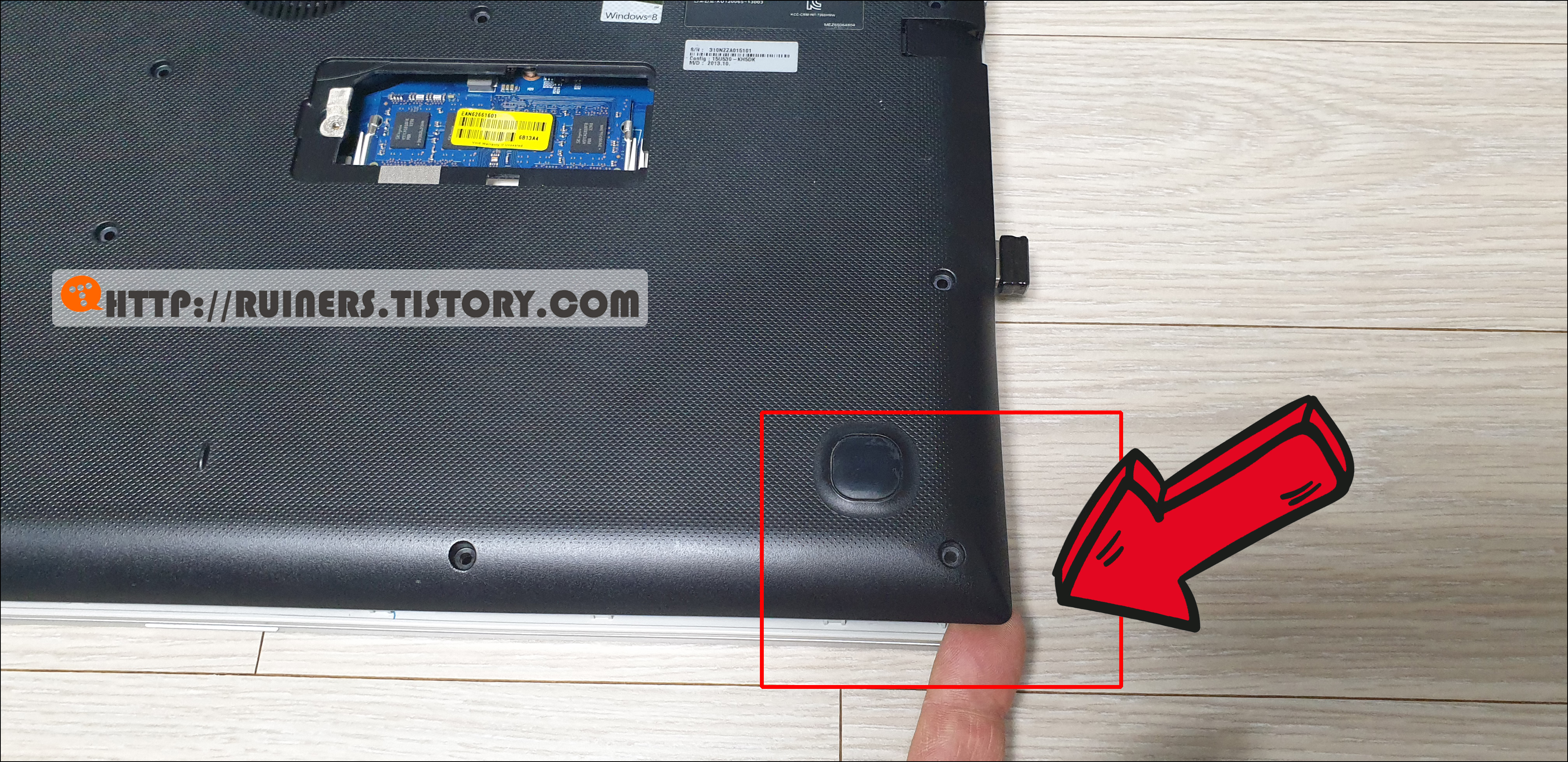

그리고 위에서 노란색 네모로 표시한 곳의 고무 패드 제거 시
아래처럼 2개의 볼트가 숨겨져 있습니다~!
하부 케이스 분리하기
볼트를 모두 분리하고,
노트북을 부팅하여 아래와 같이 CD롬이 나오도록 해둡니다.
이렇게 하는 이유는 나중에 CD롬 분리를 용이하게 하기 위함입니다.

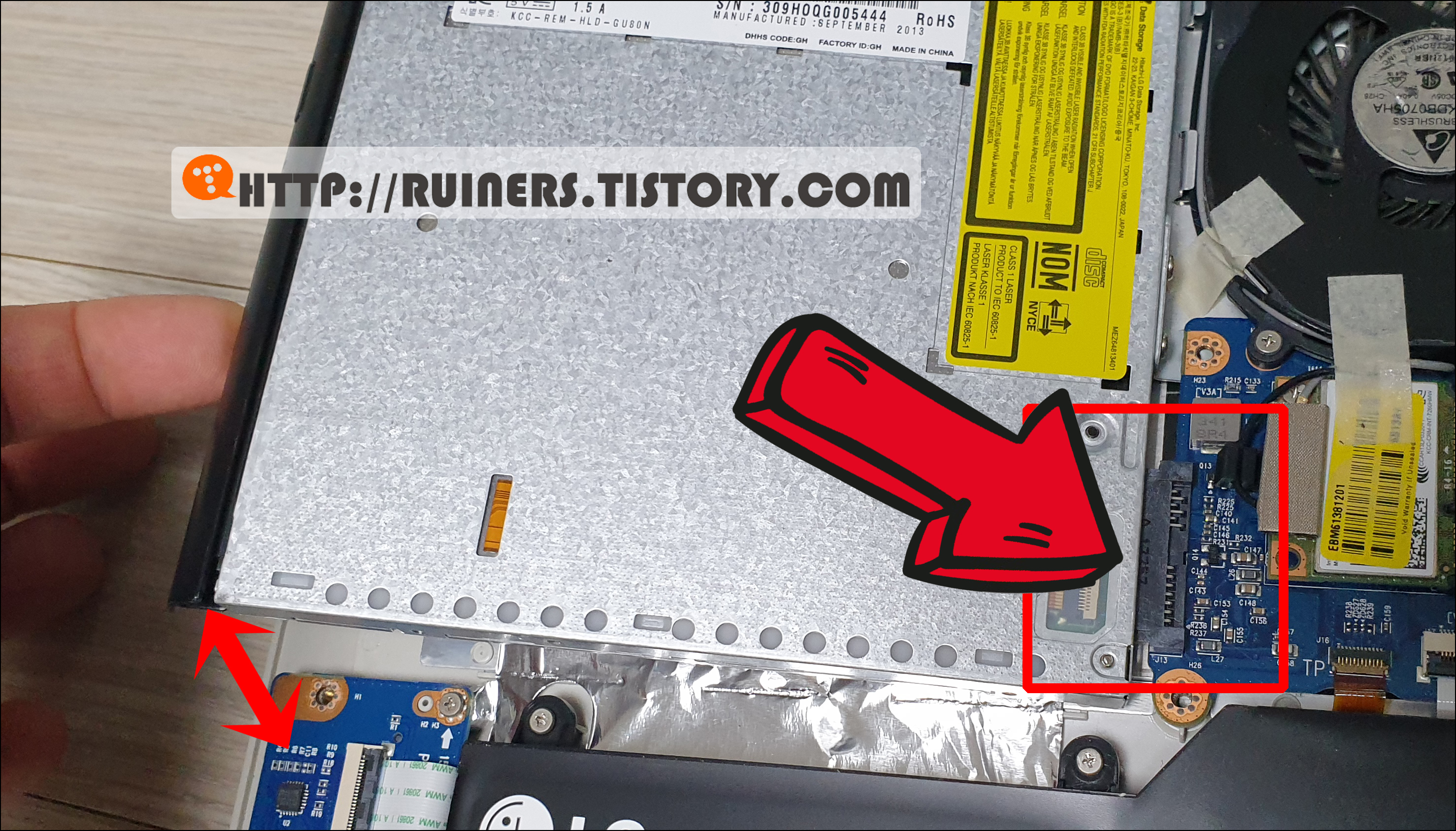

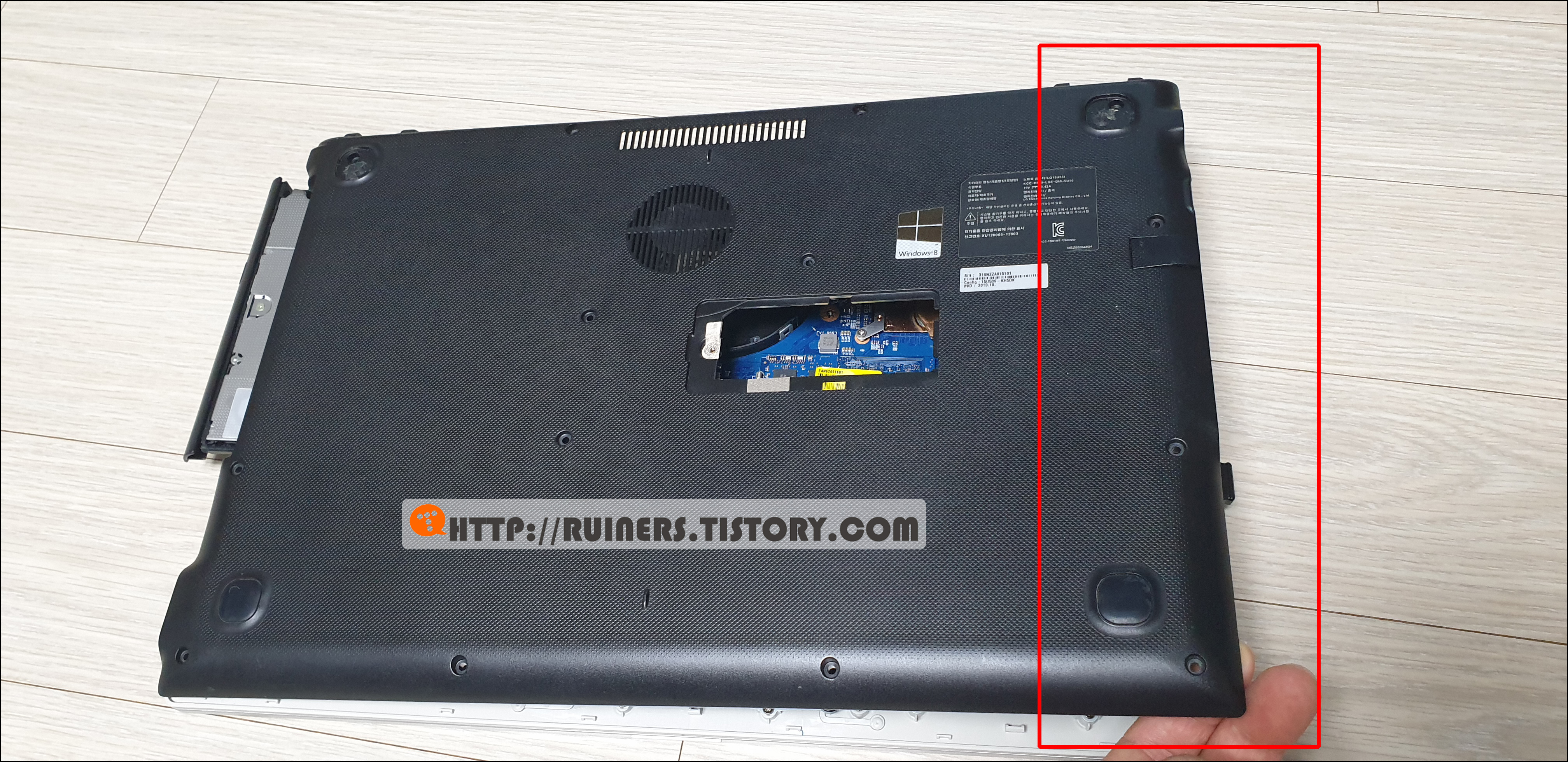

아래 사진에서 표시한 부분을 살짝 힘을 주어 들어 올립니다.
그리고 좀 더 힘을 주어서 들어 올리는데요.

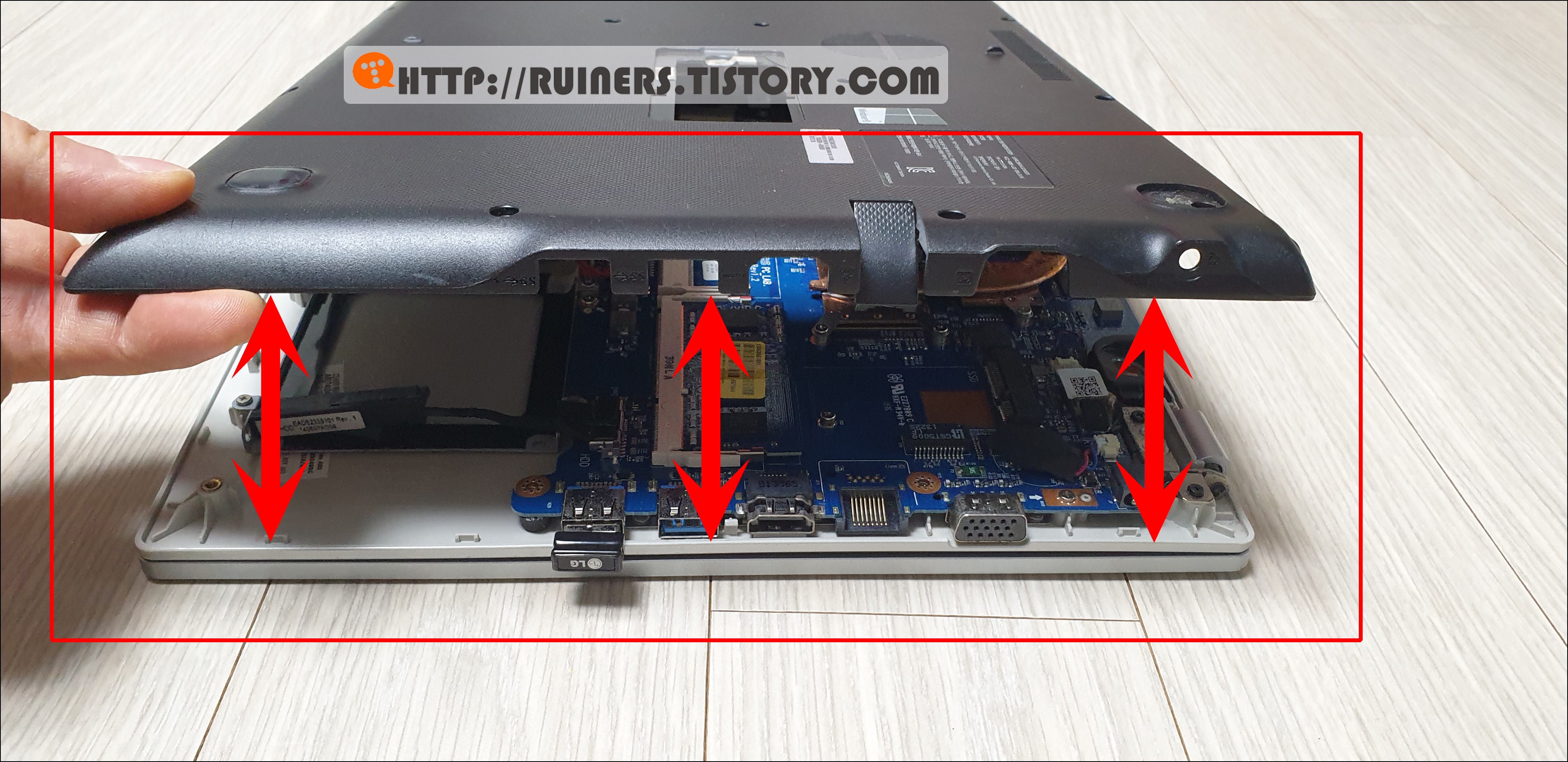

이 정도 높이 이상 들어 올리지 않기를 매우 추천합니다!
그 이유는 위처럼 하부 케이스를 들어 올릴 때,

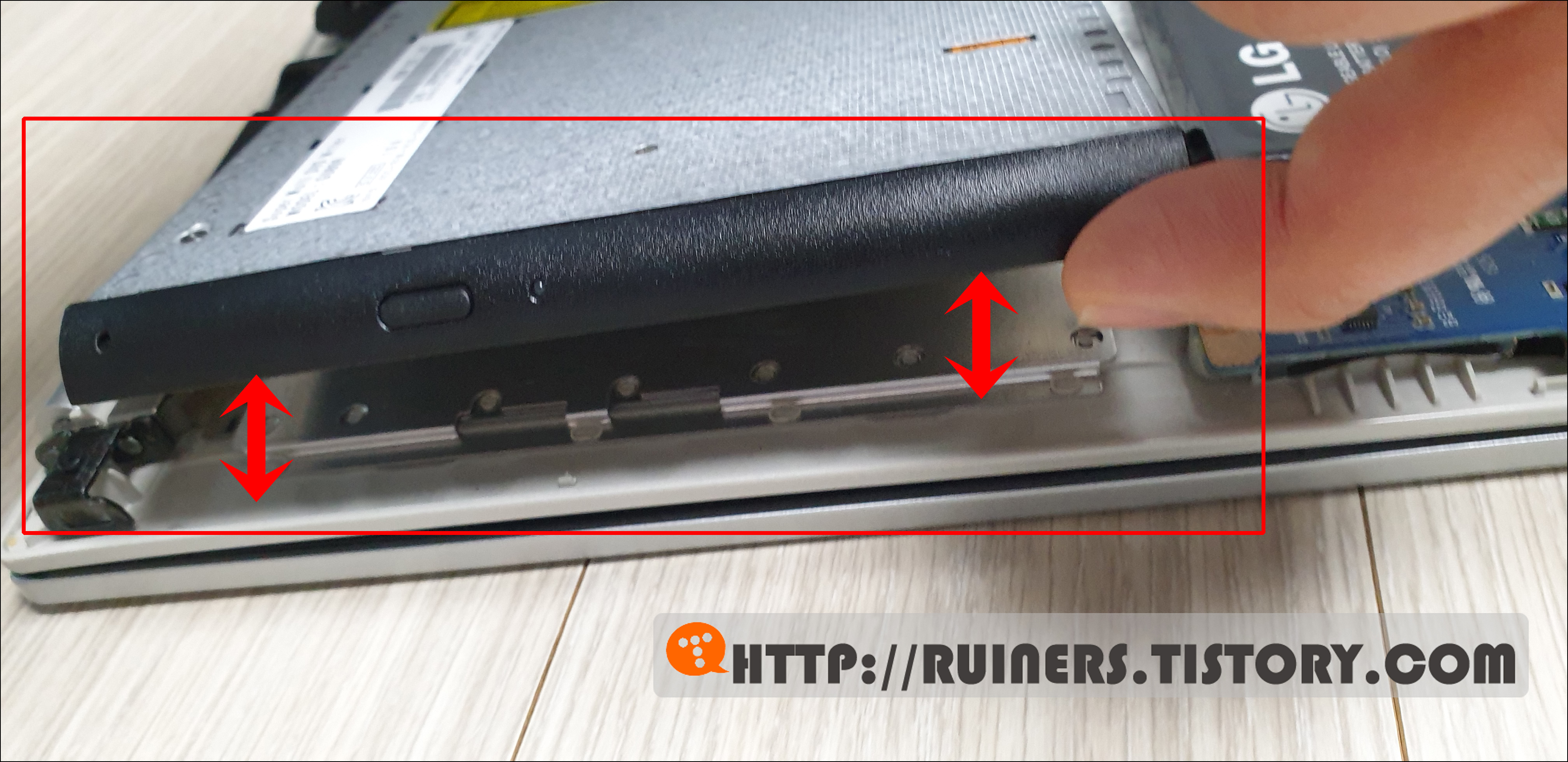

CD롬 부분도 아래처럼 살짝 들리는 현상이 있어,
심하게 들어올릴 경우,
CD롬이 결속되어 있는 SATA 케이블 부분이 파손될 우려가 있기 때문입니다.

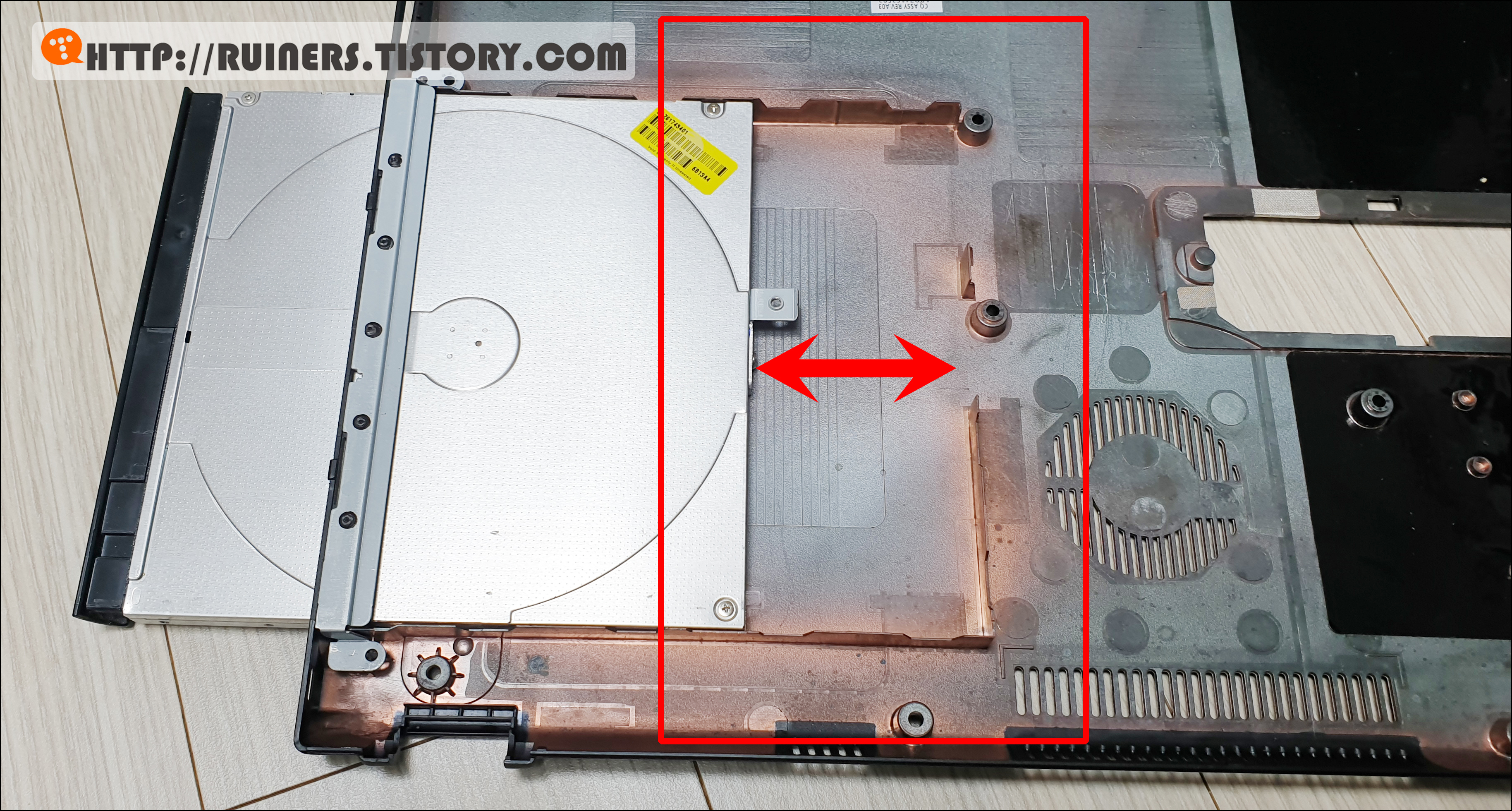

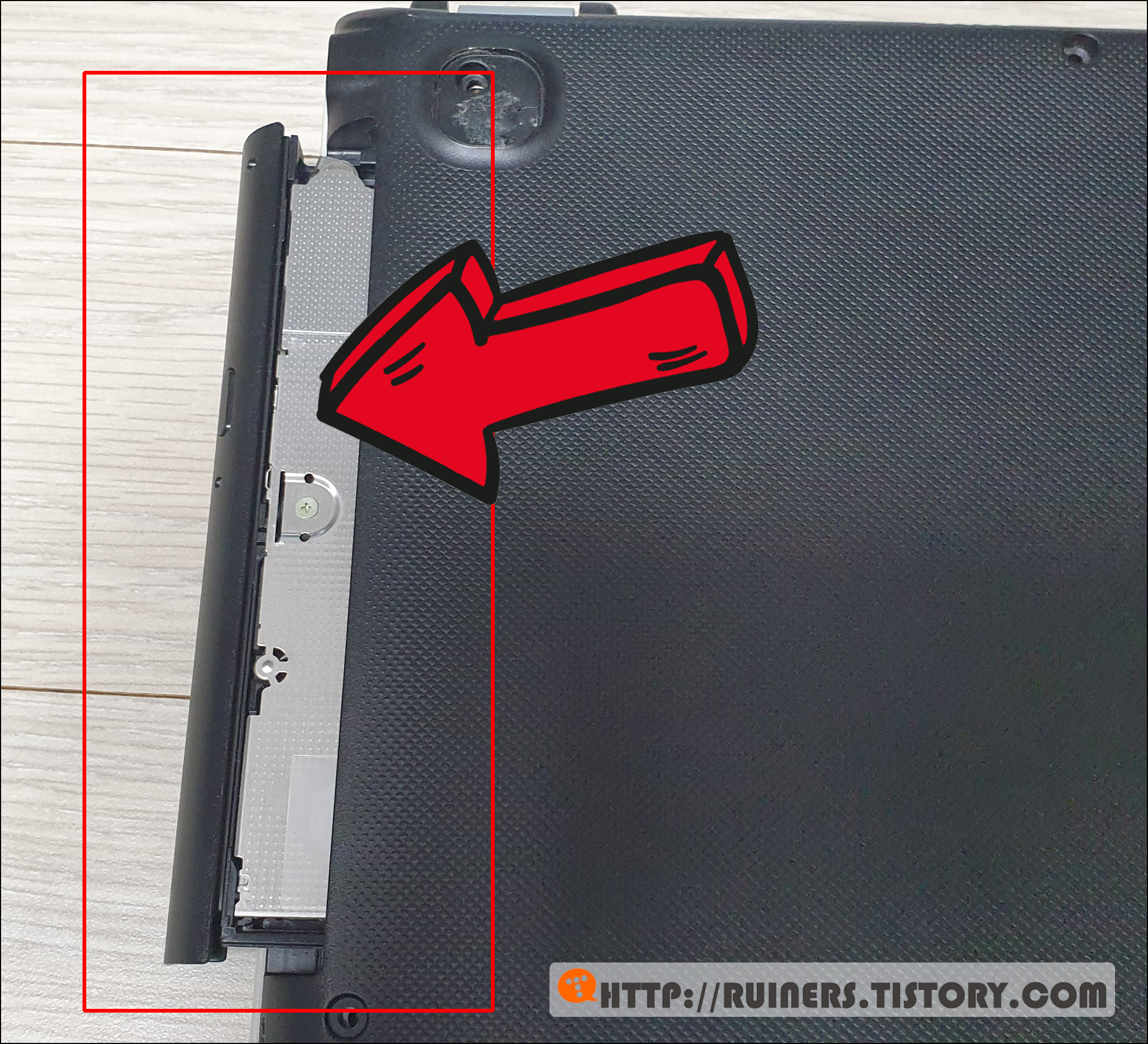

자, 이제 안정한 높이쯤에서 하부 케이스를 왼쪽으로 밀면
아래와 같이 이동이 가능합니다.
(이때 너무 힘주지 말고 살살 움직일 것을 추천드림!)
세부적인 분리하기
하부 케이스 분리 후 노트북의 모습은 아래와 같습니다.

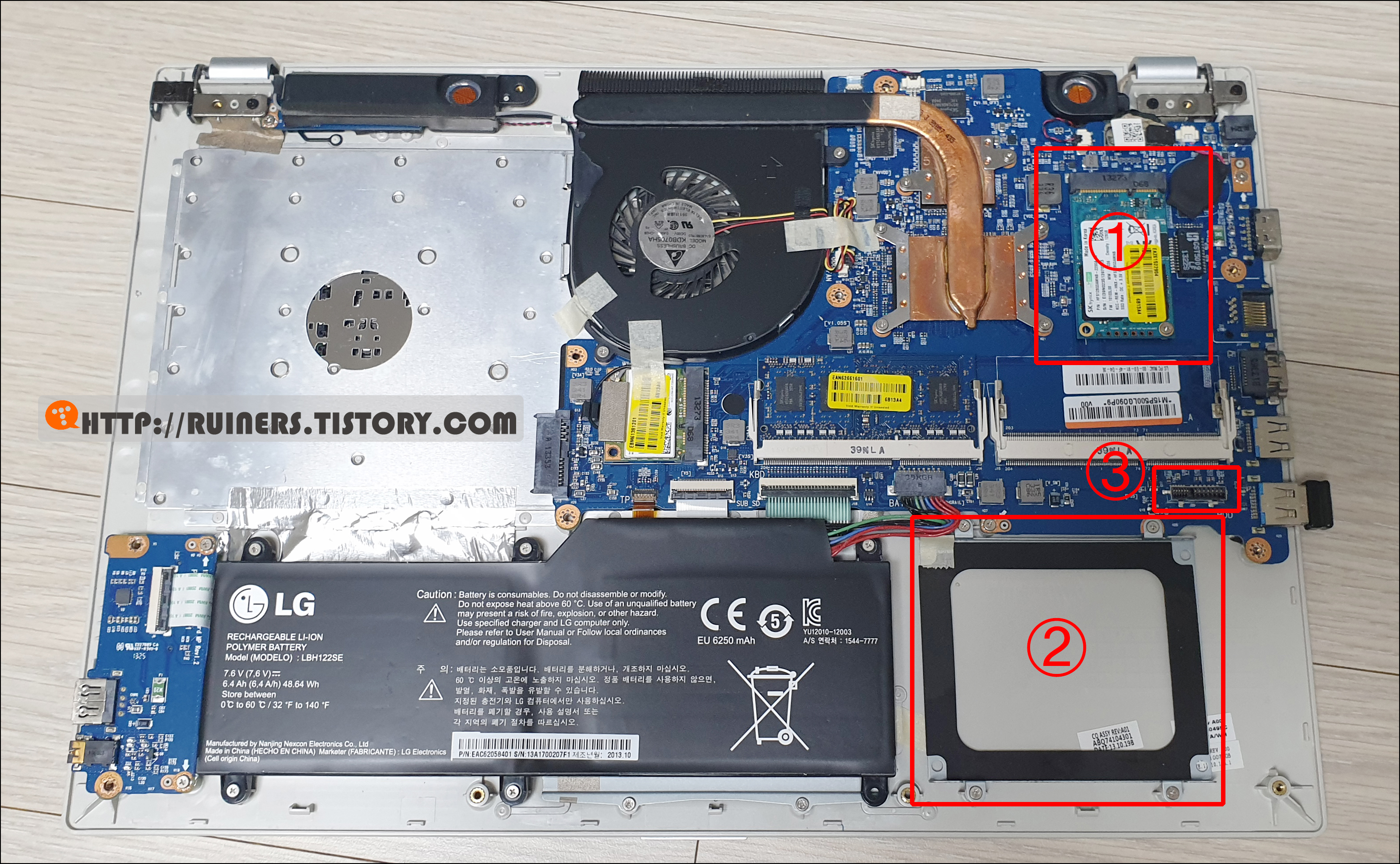

여기서 체크할 부분은 아래 3곳입니다.

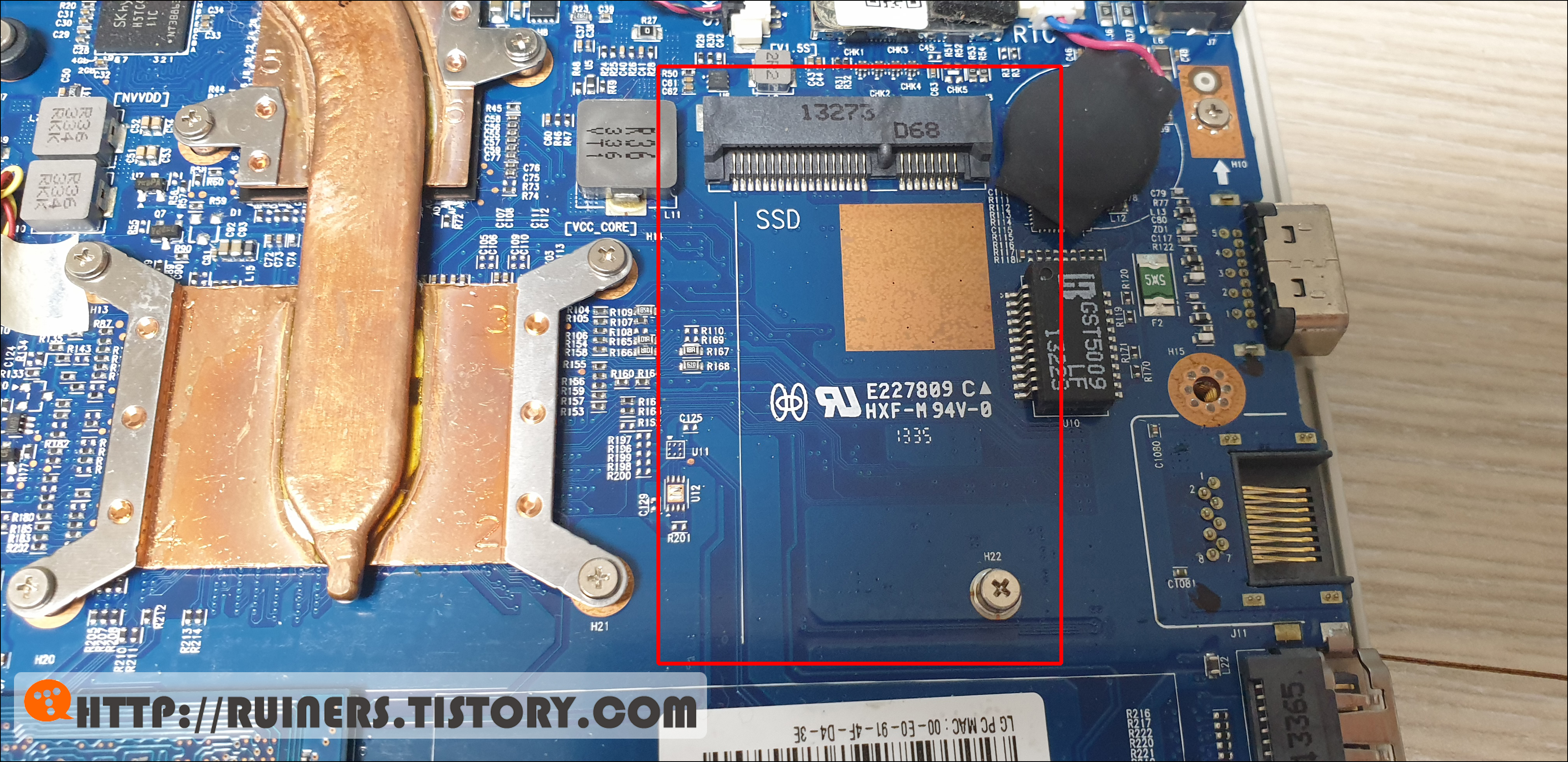

① mSATA SSD 결속 부분
② 추가 SSD 장착 슬롯 부분
③ 동축 사타 하드 케이블 연결 부분

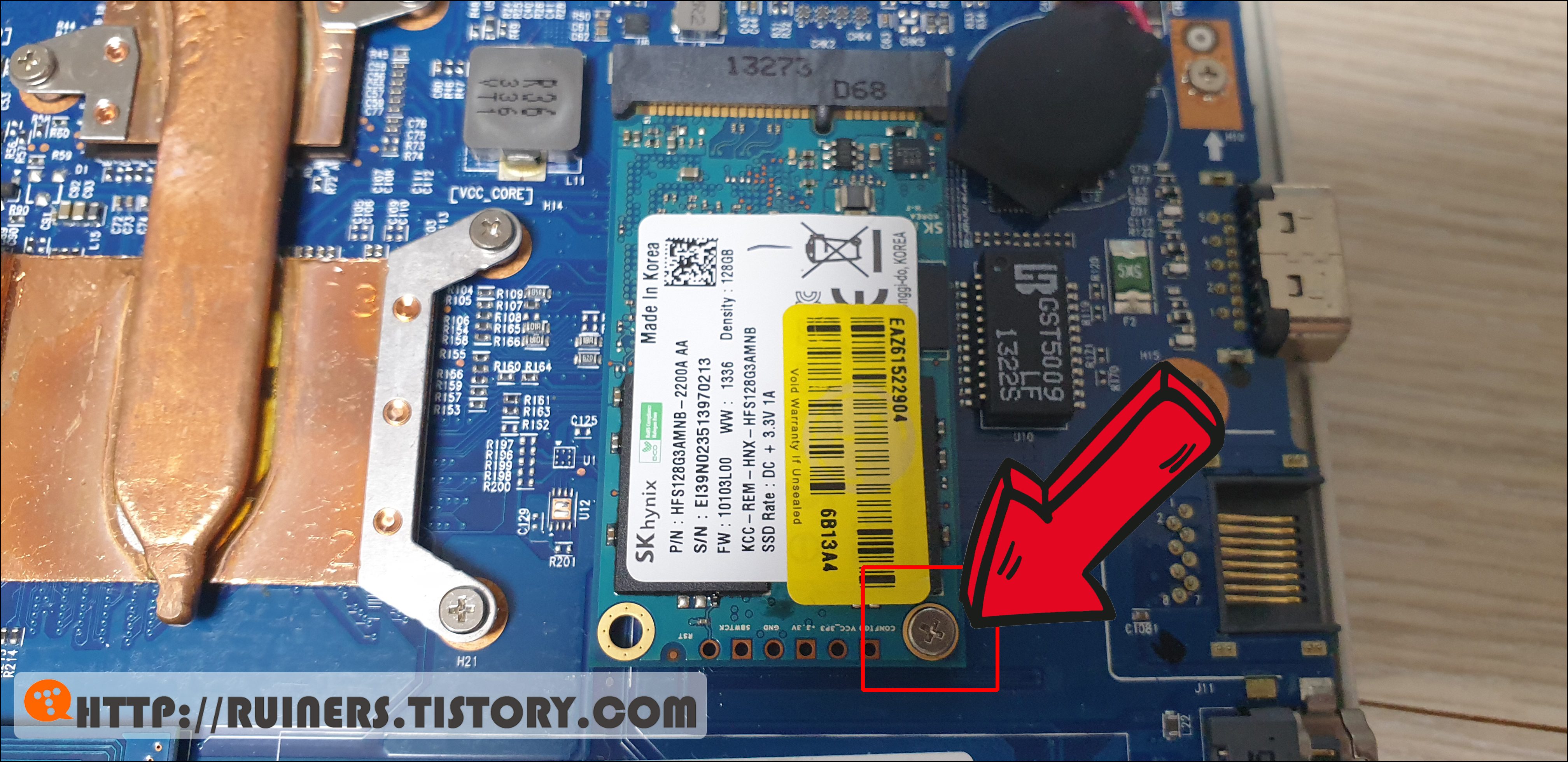

mSATA 분리는 매우 간단합니다.
아래의 볼트를 분리하면, 살짝 들리는데 잡아 빼면 끝입니다.
이제 SSD의 연결할 순서입니다.

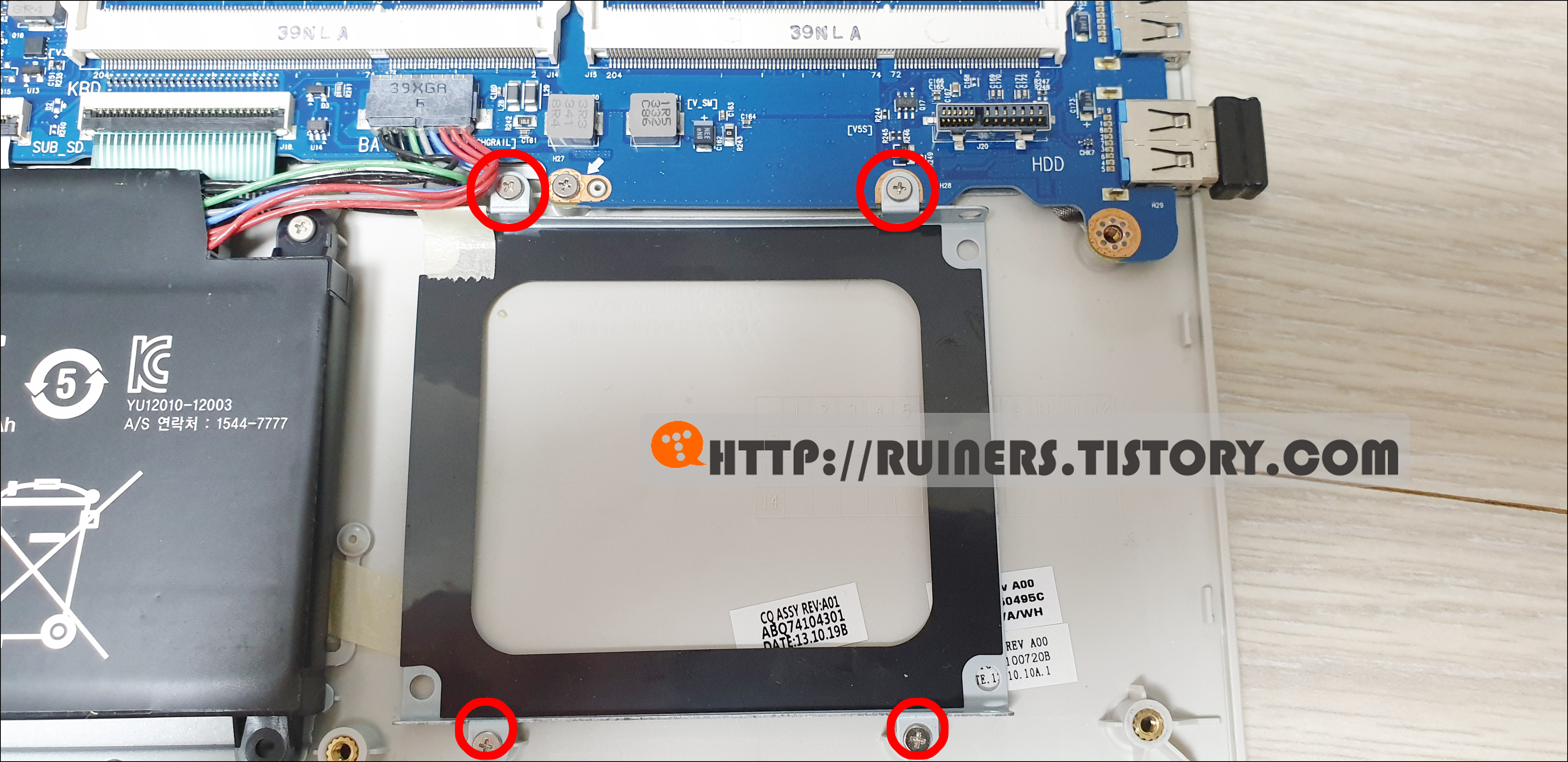

아래의 SSD 결속 부분의 볼트 4개를 풀어줍니다.

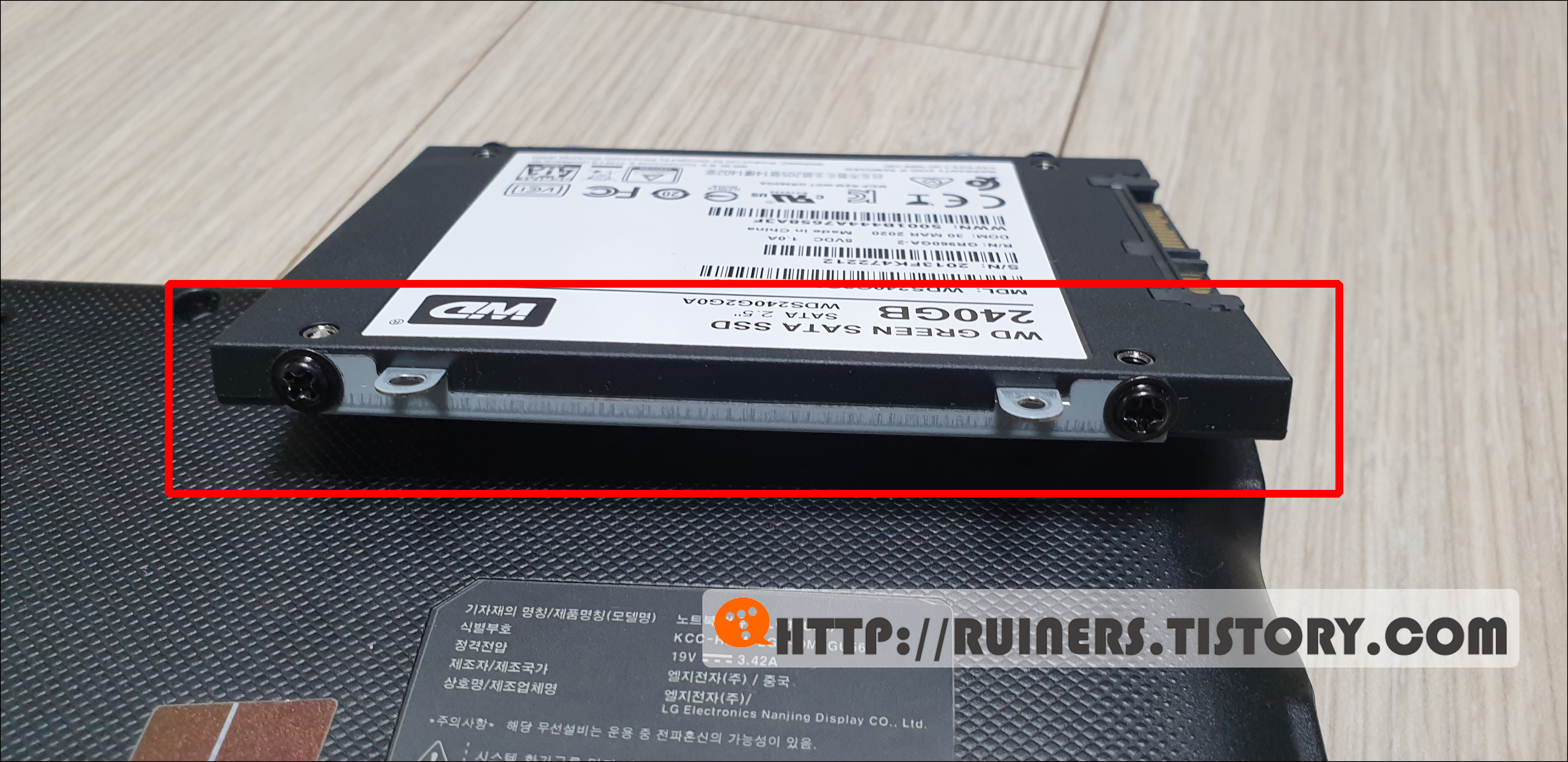

그 후, SSD를 아래와 같이 장착해 줍니다.
여기서 SSD가 설치된 방향을 잘 확인해주시기 바랍니다.
여기서 잠깐!!!
SSD 구매 시 볼트가 미 동봉입니다....
그래서 저는 여분의 메인보드 결속 볼트로 작업했습니다~!
참고 바랍니다~~~
그리고, 아래 사진의 부분에

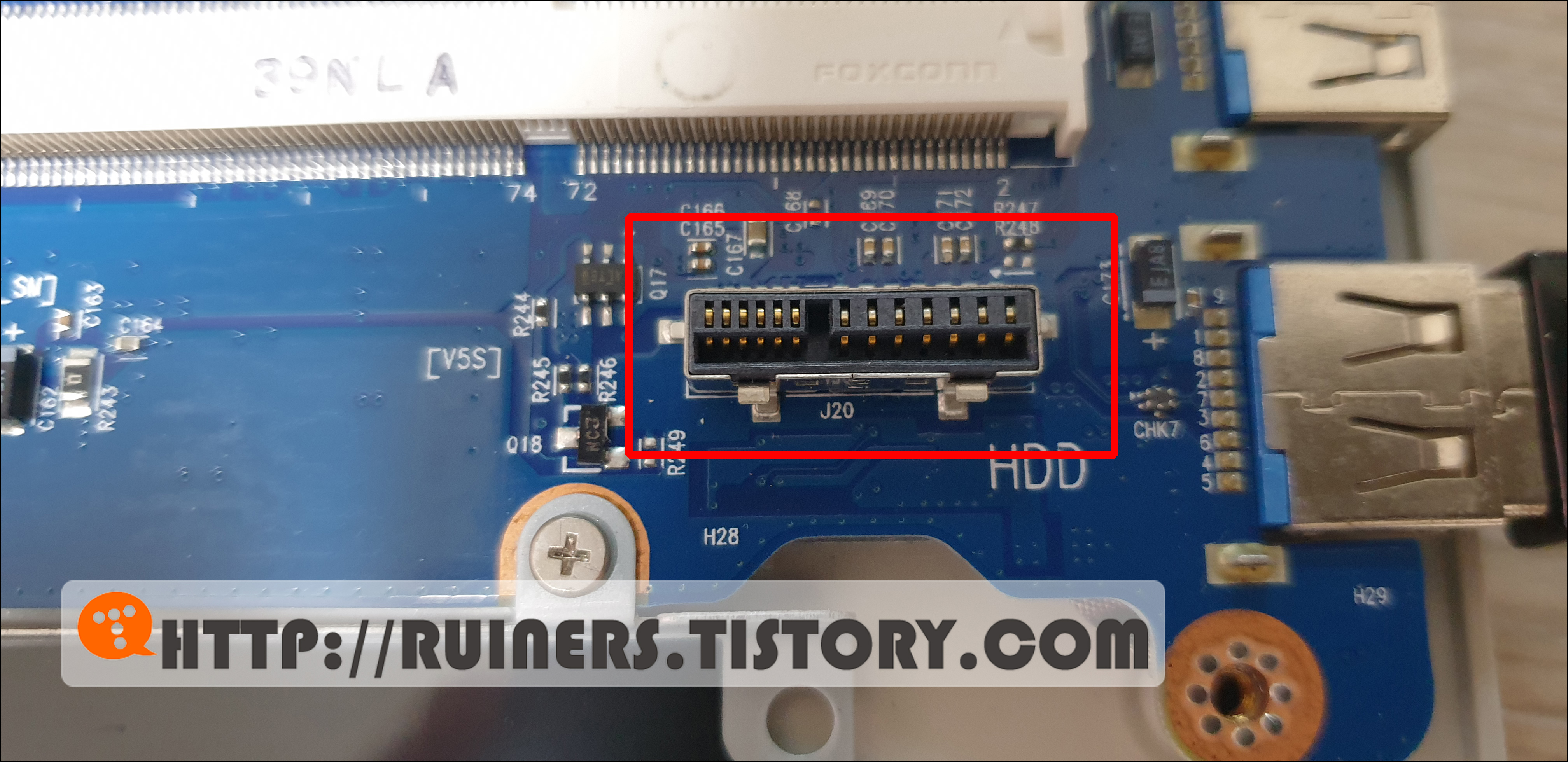

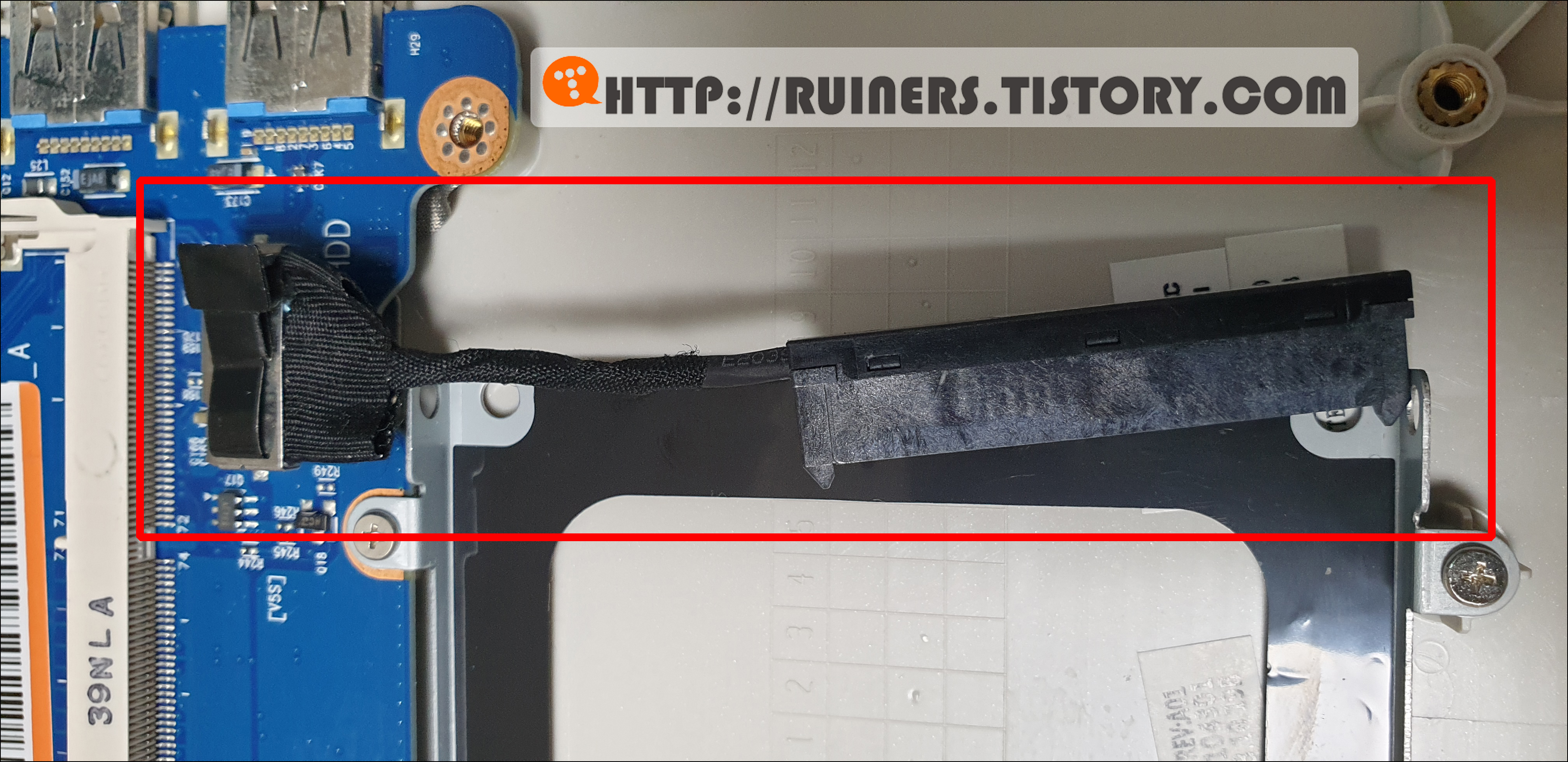

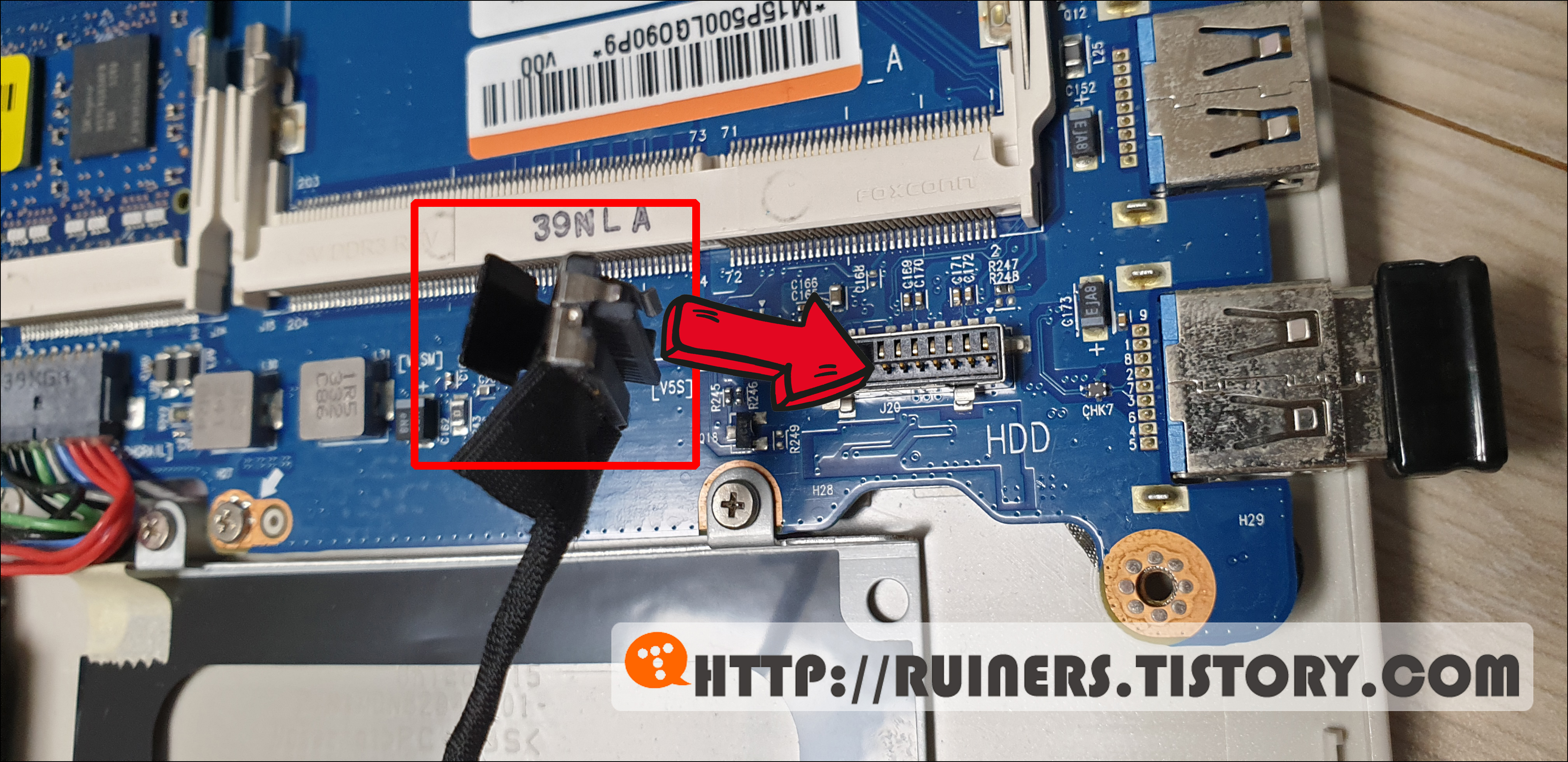

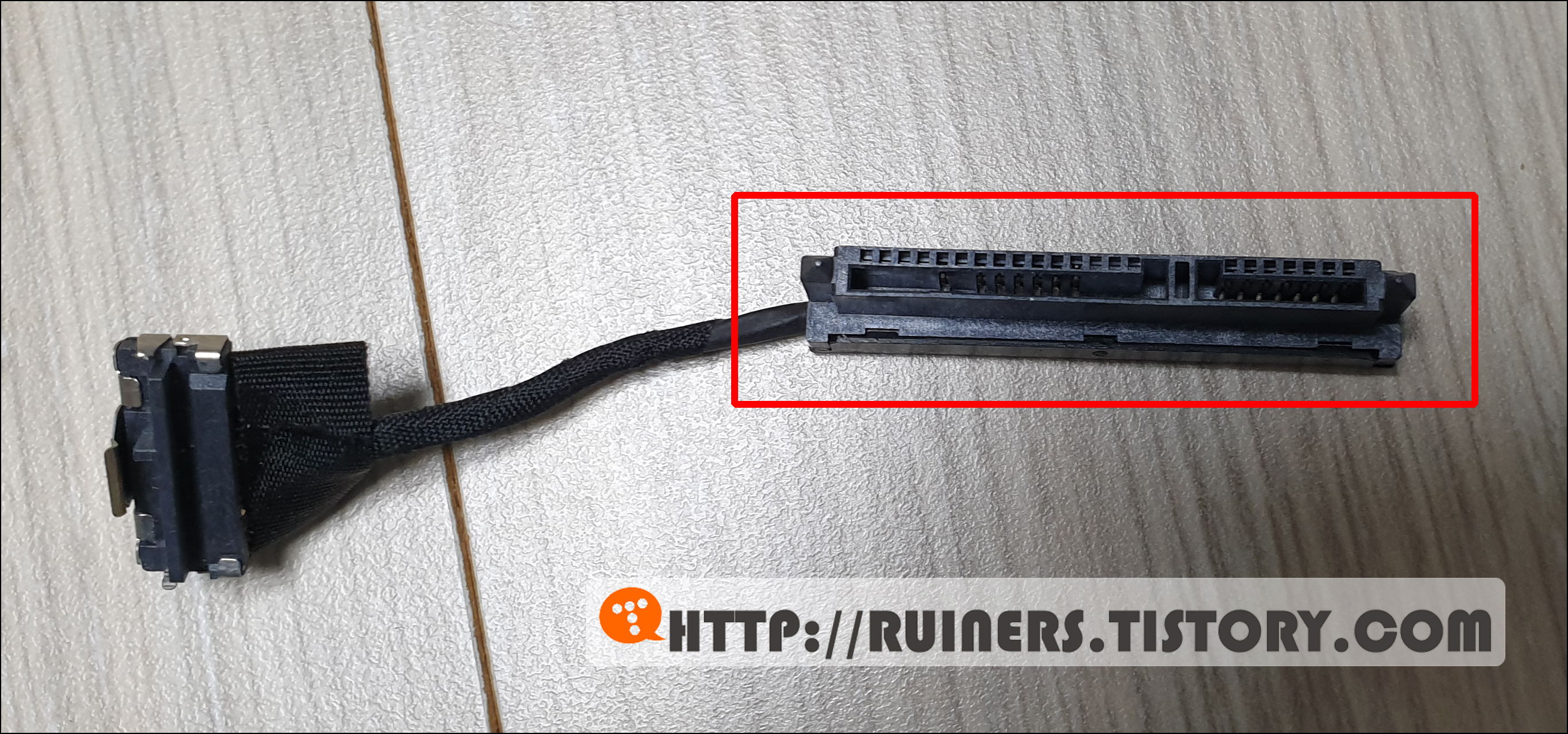

동축 사타 하드 케이블을
아래 사진과 같은 방향과 방법으로 결속하면
케이블 연결이 완료되었습니다.

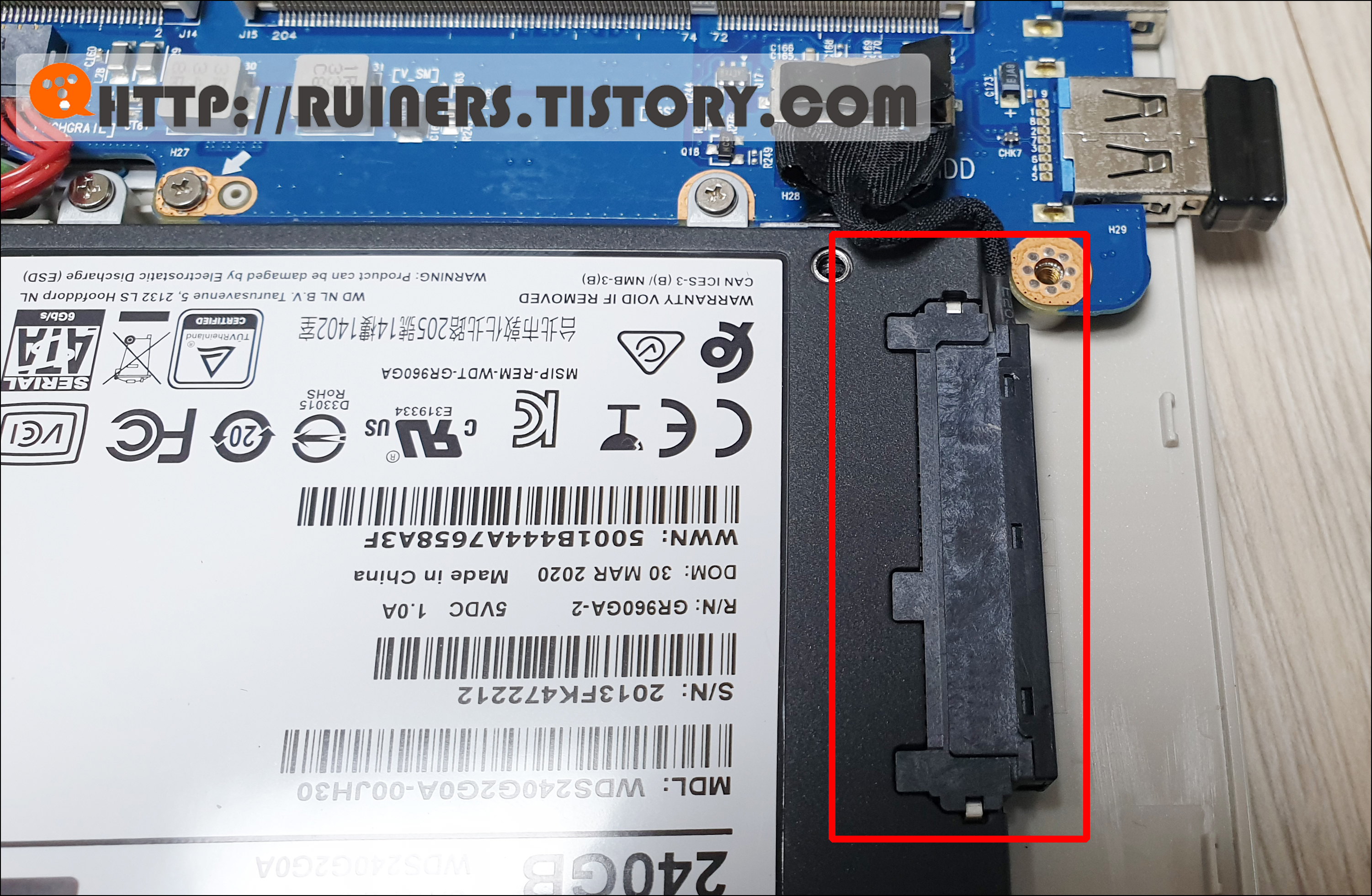

이제, 동축 사타 하드 케이블과 SSD를 연결해야 하는데요.

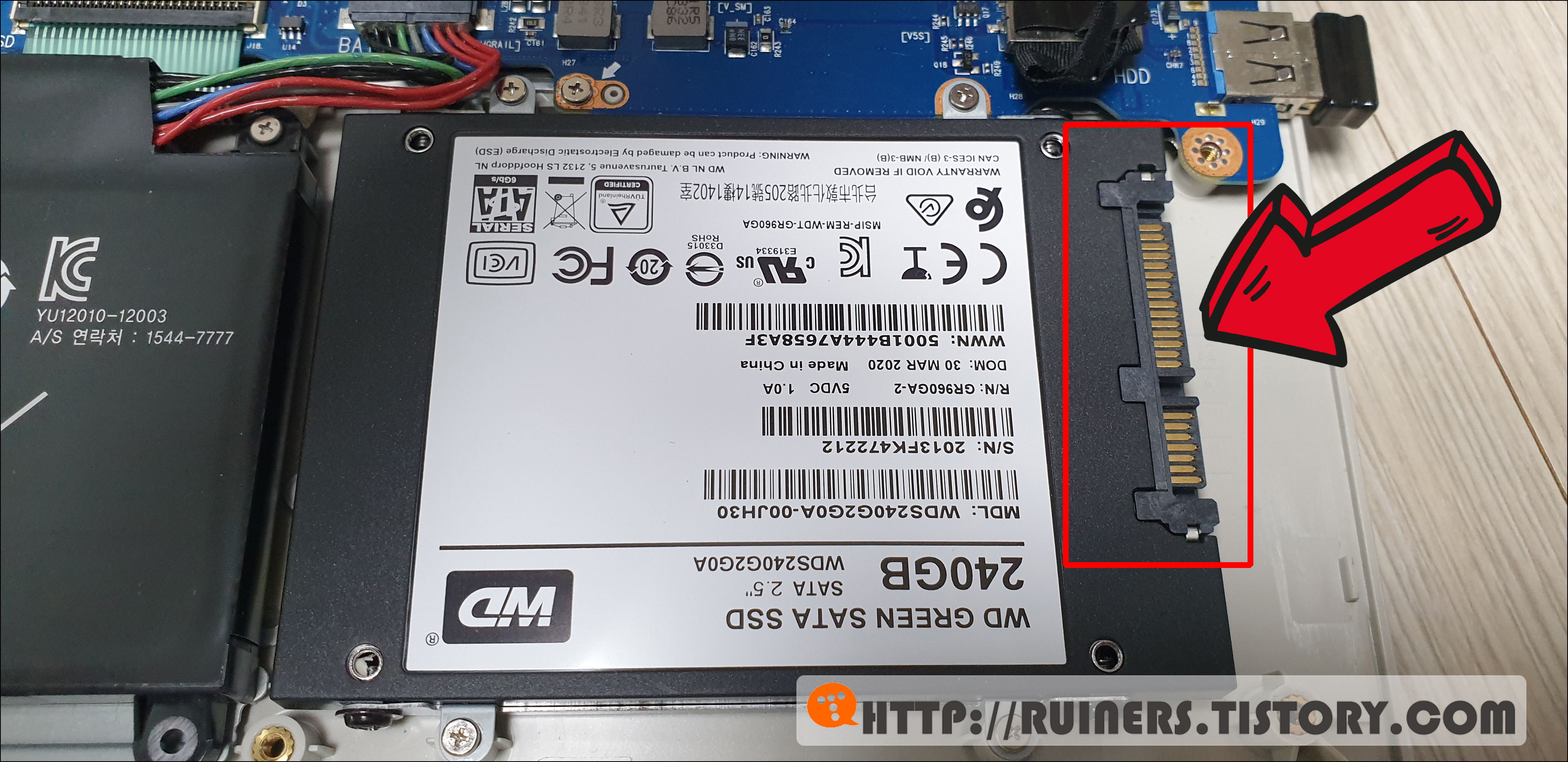

SSD의 결속 방향이 아래 사진과 같아야지만
이렇게 완벽하게 연결이 완료되니, 잘 확인 바랍니다.
15U530-KH5DK 노트북 다시 결합
CD롬 삽입 후 하부 케이스 결합
사실 하부 케이스 결속은 매우 간단한 작업이라 많은 사진은 찍지 않았습니다.
위에서 진행한 작업을 반대로 하면 되기 때문입니다.
그런데, 하나 주의 할 것이 있는데요.
아래 사진처럼 CD롬에 공간을 두고, 결속 작업을 진행 후
마지막에 시디롬을 밀어 CD롬 SATA 케이블에 결속시켜야 합니다.
만약, 하부 케이스를 결합 전부터 CD롬을 밀어 공백이 없이
작업을 진행할 경우, 하부 케이스가 결속이 잘 안 되는 문제가 발생합니다.
추가적인 정보~~
볼트의 파란색은 뭘까요?
노트북뿐만 아니라, 일부 전자제품 등의 볼트를 분해 시

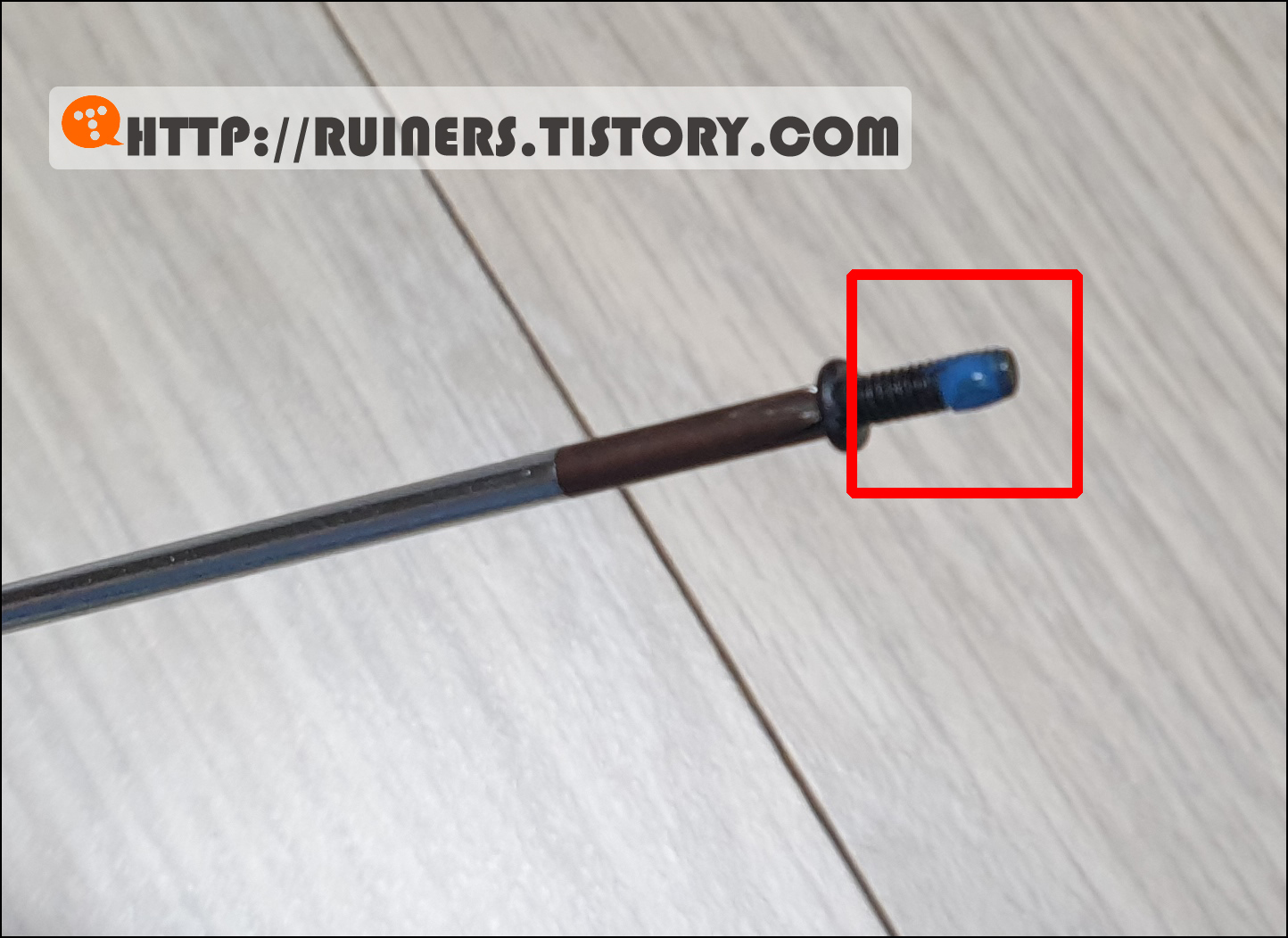

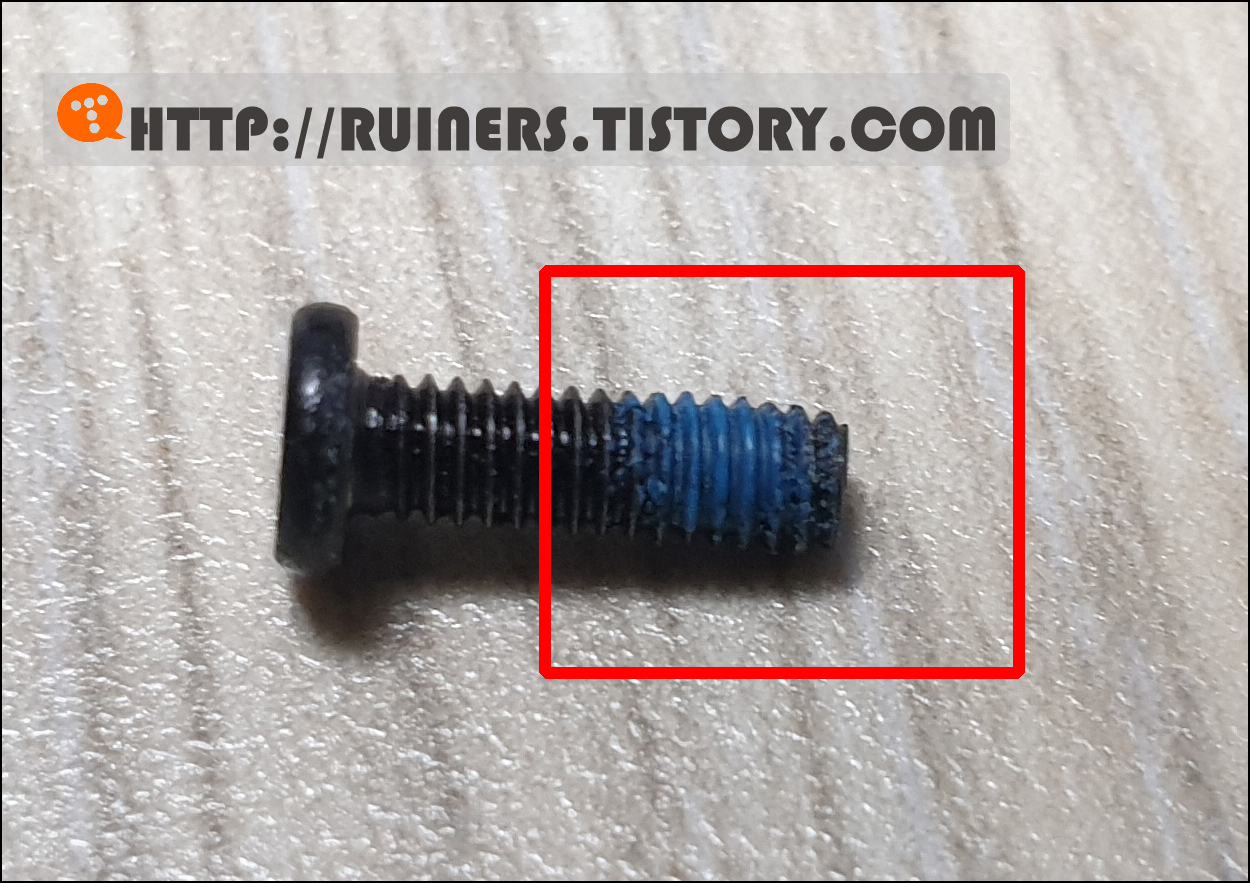

아래와 같이 파란색이 묻어 있습니다.
사실 이것은 아래 사진과 같이

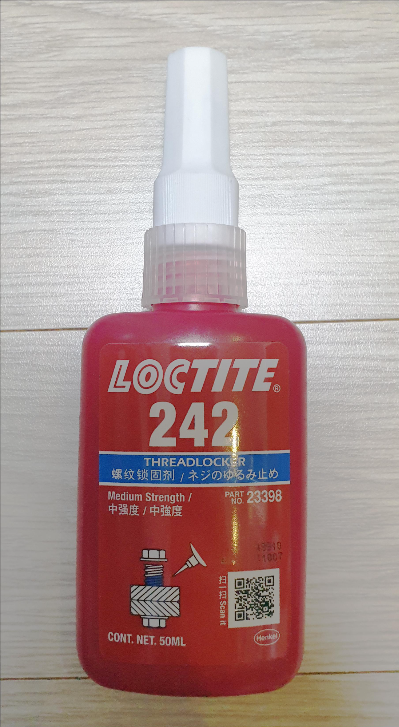

록타이트 242라는 본드 제품인데요.
아래처럼 볼트에 살짝 바르고 나서,
결속을 하면 볼트가 풀리지 않게 해주는 본드입니다.
단, 너무 많이 바르면 볼트 분해가 쉽지 않은 단점이 있습니다....
왜 갑자기 이것을 설명하는지 의아해하실 수도 있는데요.
제가 노트북을 보유한 동안 한 번도 분해를 한 적이 없었으나,
분해 간 모든 볼트가 폴려져 있었습니다.
이는 오랜 기간 사용 간 진동 등의 영향이라고 판단됩니다.
그래서 저는 제가 가지고 있는 록타이트 242 본드로
작업을 마무리하여 볼트 풀림에 대한 방지를 하였으니 참고하시기 바랍니다.
